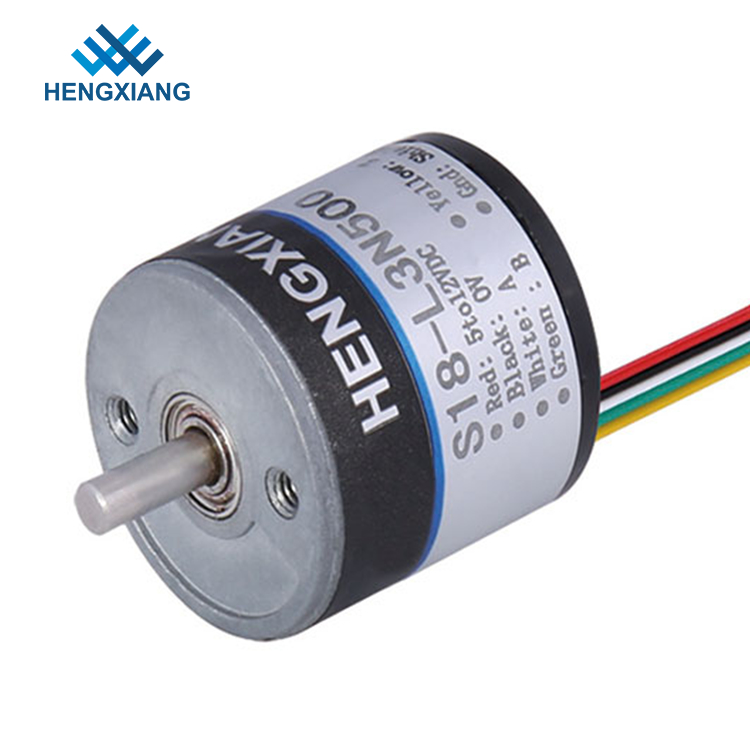

Solid Shaft 2.5mm Miniature Rotary Encoder , ABZ Phase Resolution 360 Rotary Encoder

Bộ mã hóa trục quay nhỏ 2.5mm, Bộ mã hóa quay 360 độ phân giải ABZ

Sản phẩm - Bộ mã hóa quay nhỏ
  • Điểm nổi bật

    bộ mã hóa quang học thu nhỏ

    ,

    bộ mã hóa quay đơn giản

  • Đường kính ngoài
    18mm
  • độ dày
    18mm
  • Đường kính trục rắn
    2,5mm
  • Giai đoạn đầu ra
    Giai đoạn A, B, Z
  • Cung câp hiệu điện thê
    DC5V; DC8-30V
  • Loại ổ cắm
    Cáp ra từ bên cạnh hoặc trở lại
  • Chế độ đầu ra
    Đầu ra mạch mở Collector (NPN & PNP)
  • Tần số đáp ứng hàng đầu
    Tối đa 100kHz
  • Nguồn gốc
    Thượng Hải, Trung Quốc
  • Hàng hiệu
    HENGXIANG
  • Chứng nhận
    CE,ISO9001
  • Số mô hình
    Bộ mã hóa quay S18
  • Số lượng đặt hàng tối thiểu
    1 bộ mã hóa đầu tiên
  • Giá bán
    negotiable
  • chi tiết đóng gói
    mỗi bộ mã hóa 1 miếng được đóng gói bằng hộp Caton
  • Thời gian giao hàng
    1-3 ngày làm việc
  • Điều khoản thanh toán
    D/A, D/P, T/T, Western Union, MoneyGram
  • Khả năng cung cấp
    100 nghìn chiếc mỗi năm

Bộ mã hóa trục quay nhỏ 2.5mm, Bộ mã hóa quay 360 độ phân giải ABZ

  • Solid Shaft 2.5mm Miniature Rotary Encoder , ABZ Phase Resolution 360 Rotary Encoder
  • Solid Shaft 2.5mm Miniature Rotary Encoder , ABZ Phase Resolution 360 Rotary Encoder
Nhận giá Liên hệ với bây giờ
Đường kính ngoài 18mm trục rắn 2.5mm Bộ mã hóa quay thu nhỏ ABZ pha 360 độ phân giải

Những vấn đề cần chú ý

1. Phải chọn điện áp nguồn: DC5V hoặc DC8-30V

2. Phải chọn số mô hình tấm lò xo lá nếu bạn chọn bộ mã hóa trục rỗng

3. Vui lòng thông báo tốc độ động cơ (RPM) mà bạn thực sự sử dụng

4. Nếu bạn có bất kỳ yêu cầu nào khác, vui lòng cung cấp các thông số chi tiết

Điểm bán hàng của chúng tôi

  • Phản hồi nhanh khi nhận được câu hỏi của khách hàng
  • Đội ngũ kỹ sư chuyên nghiệp, để giải quyết vấn đề của bạn bất cứ lúc nào
  • Kiểm tra nghiêm ngặt trước khi giao hàng
  • Các mô hình mã hóa khác nhau được chọn
  • Thời gian ngắn dẫn
  • Tiêu chuẩn chất lượng cao

Bảng tham số bộ mã hóa gia tăng S18

Nhãn hiệu HENGXIANG
Kích thước bên ngoài Đường kính ngoài: 18mm
Độ dày: 18mm
Đường kính trục rắn: ⌀2,5mm
Nghị quyết 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512 720 800 ； 1000; 1024 1440; 1600
Giai đoạn đầu ra Giai đoạn A, B, Z
Cung câp hiệu điện thê DC5V; DC8-30V
Loại ổ cắm Cáp ra từ bên
Cáp ra từ phía sau
Chế độ đầu ra Đầu ra mạch mở Collector (NPN & PNP)
Nhiệt độ môi trường Nhiệt độ hoạt động: -20 ~ + 80 ° (Không đóng băng)
Nhiệt độ lưu trữ: -25 ~ + 85 ° (Không đóng băng)
Nhân loại môi trường Vận hành và lưu trữ: 35 ~ 85% rh (không ngưng tụ)
Tần số đáp ứng hàng đầu Tối đa 100kHz
Rung (chịu đựng) Biên độ 0,75mm, 10-50Hz, 1 giờ cho hướng X / Y / Z riêng lẻ
Sốc (chịu đựng) 49 / m / s2, ba lần cho các hướng X, Y, Z riêng lẻ
Vật liệu trục Thép không gỉ 304
Chiều dài cáp 150mm
Vỏ hợp kim nhôm
Gói Thùng cạc-tông
Khối lượng tịnh Khoảng 20g (có gói)
Chứng nhận CE

Danh mục mã hóa

Nếu bạn đã chọn mô hình mã hóa mà bạn sẽ đặt hàng, vui lòng gửi email trực tiếp cho chúng tôi hoặc liên hệ với dịch vụ trực tuyến ngay bây giờ để có được danh mục mới nhất.

Nhưng nếu bạn vẫn có bất kỳ nghi ngờ nào về việc chọn số mô hình bộ mã hóa phù hợp, bạn cũng có thể liên hệ với chúng tôi để có được danh mục liên quan.

Ngay san xuat

3-5 ngày làm việc cho mẫu sau khi thanh toán đầy đủ

7-15 ngày cho sản xuất hàng loạt sau khi thanh toán đầy đủ

Phương thức hoạt động của bộ mã hóa

Hầu hết các bộ mã hóa gia tăng đều có trình điều khiển đầu ra Push-Pull (HTL) hoặc RS422 (TTL), những bộ này đã thay thế hầu hết các mạch đầu ra cũ như Open Collector NPN, Open Collector PNP, Open Output.

Mạch đẩy-kéo (HTL), còn được gọi là Totem Cực, cung cấp mức tín hiệu tương ứng với điện áp cung cấp được áp dụng. Điện áp cung cấp thường dao động từ 8 đến 30 VDC.

Với các kết nối phù hợp, bạn có thể sử dụng giao diện Push Pull để thay thế các mạch thu mở thực sự bằng cách sử dụng một diode bên ngoài được kết nối theo cách giới hạn hướng của dòng điện cho các mạch RS422 (TTL) cung cấp mức tín hiệu 5 V không đổi không phụ thuộc vào điện áp cung cấp. Có thể chọn hai dải điện áp cung cấp: Từ 4,75 đến 5,5 VDC (có thể được sử dụng để thay thế trình điều khiển đầu ra của bộ thu mở) hoặc từ 8 đến 30 VDC. Sử dụng tín hiệu vi sai, đầu ra hoàn toàn tuân thủ tiêu chuẩn RS422.

Các đầu ra khác biệt có khả năng đáp ứng tần số cao nhất và khả năng chống nhiễu tốt nhất. Để đảm bảo điều này, máy thu cũng phải là một vi sai.

Thay thế trình điều khiển đầu ra cũ
