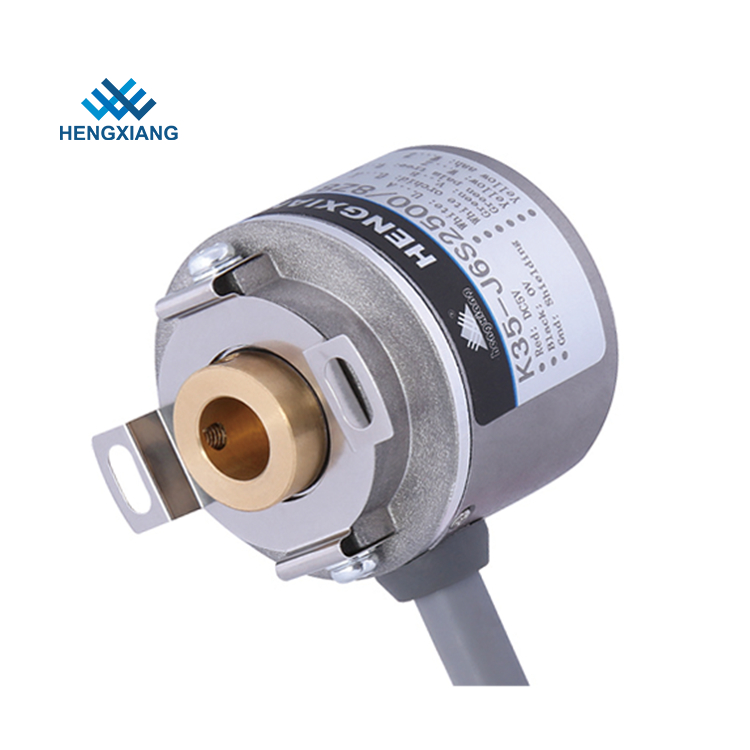

Các tính năng chính của bộ mã hóa động cơ servo K35
Tuổi thọ vòng bi: 1,5x109 vòng quay khi tải định mức (100000 giờ tại 2500 vòng / phút)
Nhiệt độ môi trường: Hoạt động: -20 + 80 ° ; lưu trữ: -25 + 90 °
Rung (chịu đựng): Biên độ 0,75mm, 5-55Hz, 2 giờ cho ba trục riêng lẻ
Sock (chịu đựng): 490m / s2, 11 ms ba lần cho các hướng X, Y, Z riêng lẻ
Chứng nhận: CE
REV hàng đầu: 5000RPM
Tỷ lệ đánh dấu vào không gian: 45% đến 55%
Tải trọng trục: Bán kính 30N; Trục 20N
Một số mô hình mã hóa K35 có liên quan
Lò xo K35-J12C2500 / 8B6 DC5V 35T40
Lò xo K35-J12L2000 / 4B8 DC5V 35T29
Lò xo K35-J3N2500 / 16B10 DC5-12V 35T29
Tấm lò xo K35-J3F1200B6 dc-24V 35T29
Lò xo K35-J6S2500 / 8B8 DC5V 35T29
Lò xo K35-J6C2000B10 DC5V 35T40
Lò xo K35-J6E720B6 DC8-30V 35T29
Lò xo K35-J12C1000 / 4B8 DC5V 35T40
Lò xo K35-J12L2048 / 6B10 DC5V 35T40
Đặc điểm kỹ thuật
Mặt hàng | Thông số cơ bản |
Nhãn hiệu | HENGXIANG |
Loại mã hóa | Mã hóa gia tăng |
Đường kính ngoài | 35mm |
Độ dày | 35mm |
Kích thước lắp đặt | 40mm (tấm lò xo 35T40); 29mm (35T29) |
Loại trục rỗng | lỗ mù |
Đường kính trục rỗng | 6 mm, 8 mm; 10 mm |
Nghị quyết | 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 600; 1000; 1024; 1200; 2000; 2048; 2500; 4096; 5000 |
1000/4; 1000/6; 1000/8; 1024/4; 1024/6 1024/8 2000/4 2000/6 2000/8 2048/4 2048/6; 2048/8 2500 / 4 2500/6 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8 | |
Giai đoạn đầu ra | Pha A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W- |
Cung câp hiệu điện thê | DC5V & DC8--30V |
Loại ổ cắm | Cáp ra từ bên |
Chế độ đầu ra | NPN / PNP (Đầu ra bộ sưu tập mở) |
Đầu ra điện áp | |
Đầu ra đẩy | |
ổ đĩa đường (26LS31) TTL | |
ổ đĩa đường dây (DC8-30V) HTL | |
ABZ pha (DC5V) trở lại pha UVW | |
Lớp bảo vệ | IP50 |
Chiều dài cáp | 500mm |
Điểm bán hàng của chúng tôi
Giới thiệu về bộ mã hóa rung
Rung hoạt động trên một bộ mã hóa luôn gây ra xung sai dễ dàng.
Vì vậy, chúng ta phải chú ý nhiều hơn đến nơi làm việc của bộ mã hóa.
Càng nhiều xung trên mỗi vòng, khoảng cách rãnh hẹp hơn, hiệu ứng quặng với bộ mã hóa do rung động, khi tốc độ động cơ thấp hoặc thậm chí dừng lại, rung động tác động lên trục bộ mã hóa hoặc vỏ bộ mã hóa sẽ gây ra rung lưới, theo cách này, bộ mã hóa có thể hiển thị sai tín hiệu xung.
