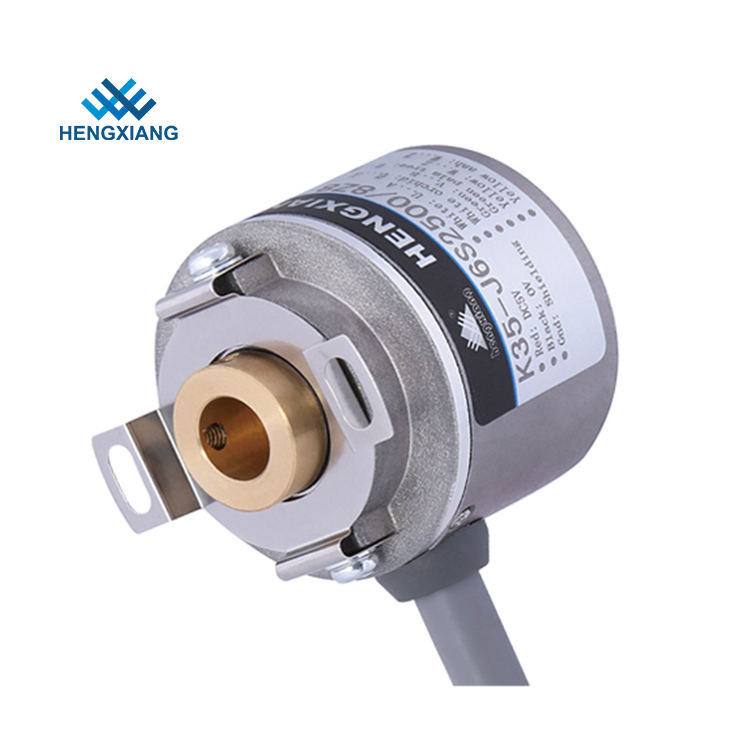

Blind Hole 6mm K35 Miniature Rotary Encoder 2500 Resolution 4 Poles

Blind Hole 6 mm K35 Bộ mã hóa quay nhỏ 2500 Độ phân giải 4 cực

  • Điểm nổi bật

    Bộ mã hóa trục động cơ dc

    ,

    bộ mã hóa quay cnc

  • Loại mã hóa
    Bộ mã hóa động cơ servo
  • Đường kính ngoài
    35mm
  • độ dày
    35mm
  • Cung câp hiệu điện thê
    DC5V & DC8--30V
  • Đường kính trục rỗng
    6 mm, 8 mm; 10 mm
  • Loại ổ cắm
    Cáp ra từ bên
  • Khối lượng tịnh
    Khoảng 100g (có gói)
  • Trọn gói
    hộp carton
  • Nguồn gốc
    Thượng Hải, Trung Quốc
  • Hàng hiệu
    HENGXIANG
  • Chứng nhận
    CE,ISO9001
  • Số mô hình
    Bộ mã hóa động cơ điện K35
  • Số lượng đặt hàng tối thiểu
    1 bộ mã hóa để bắt đầu đặt hàng
  • Giá bán
    negotiable
  • chi tiết đóng gói
    mỗi mảnh được đóng gói vào hộp carton
  • Thời gian giao hàng
    3-5 ngày làm việc cho đơn hàng mẫu, 7-15 ngày làm việc cho đơn hàng đại chúng
  • Điều khoản thanh toán
    D / A, D / P, T / T, Western Union, Thẻ tín dụng, Master Card, Paypal, v.v.
  • Khả năng cung cấp
    100 nghìn chiếc mỗi năm

Blind Hole 6 mm K35 Bộ mã hóa quay nhỏ 2500 Độ phân giải 4 cực

K35 kích thước nhỏ quay mã hóa lỗ mù độ phân giải 6 mm 2500 và 4 cực cho động cơ servo

Điểm bán hàng của chúng tôi

  • Hơn 18 năm kinh nghiệm sản xuất bộ mã hóa
  • Hơn 20 năm kỹ sư giàu kinh nghiệm
  • Đội ngũ làm việc chuyên nghiệp
  • Tiêu chuẩn chất lượng cao
  • Thời gian đáp ứng nhanh
  • Giấy chứng nhận bằng sáng chế mô hình tiện ích
  • Thương hiệu riêng và thương hiệu độc đáo
  • Chứng nhận CE cho tất cả các mô hình
  • Ngày giao hàng nhanh chóng
  • Kiểm tra đầy đủ 100% trước khi giao hàng

Lông vũ cơ bản của bộ mã hóa K35

Loại mã hóa: Bộ mã hóa tăng dần

Đường kính ngoài: 35mm

Kích thước lắp đặt: 40mm (tấm lò xo 35T40); 29mm (35T29)

Loại trục rỗng: lỗ mù

Đường kính trục rỗng: 6 mm, 8 mm; 10 mm

Pha đầu ra: Pha A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W-

Điện áp cung cấp: DC5V & DC8--30V

Đặc điểm bộ mã hóa dòng K35

Mặt hàng Thông số cơ bản
Nhãn hiệu HENGXIANG
Cung câp hiệu điện thê DC5V & DC8--30V
Loại ổ cắm Cáp ra từ bên
Chế độ đầu ra NPN / PNP (Đầu ra bộ sưu tập mở)
Đầu ra điện áp
Đầu ra đẩy
ổ đĩa đường (26LS31) TTL
ổ đĩa đường dây (DC8-30V) HTL
ABZ pha (DC5V) trở lại pha UVW
Lớp bảo vệ IP50
Chiều dài cáp 500mm
Tiêu thụ hiện tại 100mA tối đa
Tần số đáp ứng hàng đầu 300KHZ
Ripple cho phép ≤3% rms
Tải điện áp ≤DC30V
Cường độ cách điện AC500V 60s
Vật liệu chống điện 10 triệu
GND không kết nối với bộ mã hóa
Tỷ lệ đánh dấu vào không gian 45% đến 55%
mô-men xoắn khởi động dưới 5,9x 10-3 Nm
Khoảnh khắc Intertia ít hơn 1x 10-6kg.m2
Tải trọng trục Bán kính 30N; Trục 20N
REV hàng đầu 5000 GIỜ
Mang cuộc sống 1,5x109 vòng quay ở mức tải định mức (100000hrs ở 2500RPM)
Nhiệt độ môi trường Hoạt động: -20 + 80 ° ; lưu trữ: -25 + 90 °
Độ ẩm môi trường Vận hành và lưu trữ: 35-85% rh (không điều hòa)
Rung (chịu đựng) Biên độ 0,75mm, 5-55Hz, 2 giờ cho ba trục riêng lẻ
Sock (chịu đựng) 490m / s2, 11 ms ba lần cho các hướng X, Y, Z riêng lẻ
Chất liệu vỏ nhôm đúc
Chứng nhận CE
gói Thùng cạc-tông
Khối lượng tịnh Khoảng 100g (có gói)

Khả năng sản xuất bộ mã hóa nhà máy

5000 chiếc mỗi tháng

-------- Công suất dây chuyền sản xuất

50000 chiếc mỗi năm

-------- Đơn vị thực tế được sản xuất (Năm trước)

Tại sao chọn chúng tôi?

Thương hiệu HENGXIANG - Đối tác đáng tin cậy
CE phê duyệt - chất lượng sản phẩm ưu đãi;
Giao hàng nhanh - khả năng sản phẩm chứng khoán mạnh mẽ;

Nhà máy trực tiếp cung cấp một mức giá cạnh tranh;
Dịch vụ một cửa - cho trải nghiệm mua hàng hiệu quả của bạn;

Thiết kế OEM được chấp nhận - thiết kế tùy chỉnh, thương hiệu của riêng bạn được chấp nhận.

Ngay san xuat

3-5 ngày làm việc cho mẫu sau khi thanh toán đầy đủ

7-15 ngày cho sản xuất hàng loạt sau khi thanh toán đầy đủ
