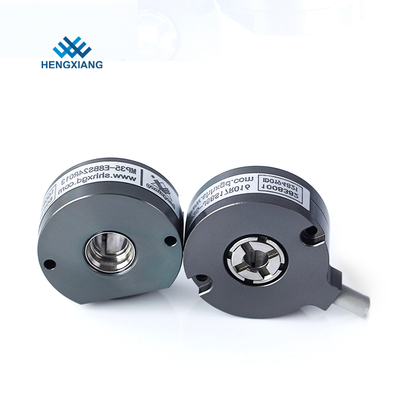

Single Turn Rotary Hollow Shaft Absolute Encoder 20bit MP35 For Robotics

Bộ mã hóa tuyệt đối trục quay một vòng quay 20bit MP35 dành cho người máy

  • Điểm nổi bật

    Bộ mã hóa quay quang học một lượt

    ,

    Bộ mã hóa tuyệt đối một lượt cho rô bốt

    ,

    Bộ mã hóa tuyệt đối trục quay rỗng

  • Brand
    Hengxiang
  • Loại mã hóa
    Bộ mã hóa tuyệt đối
  • Đường kính ngoài
    35mm
  • Loại trục rỗng
    Thông qua lỗ
  • Đường kính trục rỗng
    14mm; 14 mét; 15mm; 15 mét; 19mm; 19mm; 20mm; 20
  • Nghị quyết
    một lượt: 17Bit, 19Bit, 20Bit, 22Bit, 24Bit; 2016 = 20 + 16Bit, 2216 = 22 + 16Bit, 2416 = 24 + 16Bit
  • Giao diện
    E = SM08B-GHS-TB ; J = cáp xuyên tâm
  • Liên lạc
    B=BISS-C; B = BISS-C; S=SSI S = SSI
  • Kết nối điện
    R = RS-485
  • Sự bảo vệ
    IP50
  • Nguồn gốc
    Thượng Hải, Trung Quốc
  • Hàng hiệu
    HENGXIANG
  • Chứng nhận
    CE,ISO9001
  • Số mô hình
    MP35
  • Số lượng đặt hàng tối thiểu
    1 bộ mã hóa để bắt đầu đặt hàng
  • Giá bán
    negotiable
  • chi tiết đóng gói
    mỗi 1 mảnh được đóng gói vào hộp carton duy nhất
  • Thời gian giao hàng
    3-5 ngày làm việc đối với đơn đặt hàng mẫu, 7-15 ngày làm việc đối với đơn đặt hàng số lượng lớn
  • Điều khoản thanh toán
    MP35
  • Khả năng cung cấp
    100K miếng mỗi năm

Bộ mã hóa tuyệt đối trục quay một vòng quay 20bit MP35 dành cho người máy

Bộ mã hóa rotery Rs485 Ứng dụng robot quang một lượt 17bit 19bit 20bit 22bit 24bit MP35 Bộ mã hóa tuyệt đối



Mô tả sản phẩm MP35
Bộ mã hóa tuyệt đối trục quay một vòng quay 20bit MP35 dành cho người máy 0
  •

  • Tại sao chọn chúng tôi?

- Thương hiệu HENGXIANG - Đối tác tin cậy
--CE được chấp thuận - chất lượng sản phẩm thuận lợi;
- Giao hàng nhanh chóng - khả năng tồn kho sản phẩm mạnh mẽ;
- Xưởng sản xuất trực tiếp cung cấp một mức giá cạnh tranh;
- Dịch vụ một cửa - cho trải nghiệm mua hàng hiệu quả của bạn;
- Thiết kế OEM được chấp nhận - thiết kế tùy chỉnh, thương hiệu của riêng bạn được chấp nhận
Bộ mã hóa tuyệt đối trục quay một vòng quay 20bit MP35 dành cho người máy 1
Bộ mã hóa tuyệt đối trục quay một vòng quay 20bit MP35 dành cho người máy 2
Bộ mã hóa tuyệt đối trục quay một vòng quay 20bit MP35 dành cho người máy 3



Các thông số mã hóa vòng quay dòng MP35
vật phẩm
Các thông số cơ bản
Nhãn hiệu
Hengxiang
Loại mã hóa
Bộ mã hóa tuyệt đối
Đường kính ngoài
35mm
Độ dày
15mm
Loại trục rỗng
Xuyên qua lỗ
Đường kính trục rỗng
14 mét;15 mét;19mm;20 mét;24mm
Nghị quyết
một lượt: 17Bit, 19Bit, 20Bit, 22Bit, 24Bit

2016 = 20 + 16Bit, 2216 = 22 + 16Bit, 2416 = 24 + 16Bit
Giao diện
E = SM08B-GHS-TB ; J = cáp xuyên tâm
Liên lạc
B = BISS-C;S = SSI
Kết nối điện
R = RS-485
Chế độ đầu ra

S = một lượt
Nguyên tắc quét
Mã cách tử phản xạ
Sự chính xác
± 60 "
Tốc độ phản ứng
Hành động bình thường: 6000 phút-1
RMS tín hiệu vị trí nhiễu
± 2 @ 18 bit / r
Tần số đồng hồ giao tiếp
≤10MHz (BISS) hoặc ≤ 5MHz (SSI)
Thời gian bắt đầu
giá trị điển hình: 13ms
Khoảng thời gian lấy mẫu vị trí tuyệt đối
≤75 ns
Tốc độ cho phép
≤32200 vòng / phút (bị giới hạn bởi giới hạn tốc độ cơ học)
Cáp
Cáp xoắn đôi vi sai
Chiều dài cáp
200mm-10000mm
Kết nối cơ học
Với ổ trục & trục khóa bao quanh
Bắt đầu mô-men xoắn
nhỏ hơn 9,8 × 10-3 Nm
Thời điểm quán tính
dưới 6,5 × 10-6 kg.m2
Tải trục
Bán kính 30N;Trục 20N
Tốc độ quay
≤6000 vòng / phút
Chất liệu vỏ
Nhôm
Nhiệt độ môi trường
Hoạt động: -20 ~ + 95 ℃;Lưu trữ: -25 ~ + 100 ℃
Độ ẩm môi trường
Vận hành và lưu trữ: 35 ~ 85% RH (Không ngưng tụ)
Rung động
Biên độ 1,52mm, 5 ~ 55HZ, 2 giờ đối với hướng X, Y, Z riêng lẻ
Sốc
980m / s2 11ms, ba lần cho các hướng X, Y, Z riêng lẻ
Sự bảo vệ
IP50
Khối lượng tịnh
Khoảng 100g
Sử dụng sản phẩm
Bộ mã hóa tuyệt đối trục quay một vòng quay 20bit MP35 dành cho người máy 4
  •

    • Giới thiệu sử dụng sản phẩm



-Phân bón thông minh
- Động cơ không đồng bộ ba pha nâng cấp và luyện kim
-Solar air -conditioner
-Hệ thống kiểm tra rôto nhiệt độ
-Máy cắt tốc độ cao
Tự độngrut -tester
-Thiết bị thông minh
Máy móc và thiết bị dầu khí
-Thiết bị điện
-Không phải
Giới thiệu công ty Hengxiang
ShanghaiHengxiangOptical Electronics Co., Ltd, tọa lạc tại Thượng Hải, một thành phố quốc tế của Trung Quốc, được thành lập vào năm 2001, là một tập đoàn sản xuất chuyên nghiệp công nghệ cao, cung cấp tìm kiếm và sản xuất, thiết kế quang học, cơ khí và điện tử tích hợp thực thể.Bây giờ chúng ta đã hoàn thành sơ đồ chính của quá trình sản xuất bộ mã hóa.Sau khi phát triển trong nhiều năm, bộ mã hóa quay hiện có 10 sê-ri và hơn 100 loại, cả hai đều được bán phổ biến trên khắp thế giới.Các bộ mã hóa quay của chúng tôi được sử dụng rộng rãi cho lĩnh vực tự động hóa, chẳng hạn như, Thiết bị văn phòng, Thiết bị thủy lợi, Thiết bị điện, Máy dệt, Máy mộc, Máy phun, Thiết bị Vulcanizateequirates, Thiết bị y tế, Máy CNC, Máy luyện kim, Máy in, máy kiểm tra, Thang máy, Động cơ servo, máy đóng gói, v.v., và đã giành được sự tin tưởng và uy tín cao từ khách hàng.
Bộ mã hóa tuyệt đối trục quay một vòng quay 20bit MP35 dành cho người máy 5
Bộ mã hóa tuyệt đối trục quay một vòng quay 20bit MP35 dành cho người máy 6
Bộ mã hóa tuyệt đối trục quay một vòng quay 20bit MP35 dành cho người máy 7



Bộ mã hóa thương hiệu "HengXiang", có Chứng chỉ Hệ thống Quản lý Chất lượng ISO9001: 2000 và Chứng nhận CE, hơn nữa, chúng tôi có
bằng sáng chế phát minh năm và năm bằng sáng chế mô hình tiện ích, cũng đã thông qua Dự án chuyển đổi thành tựu công nghệ cao và mới Thượng Hải.
Mục tiêu của chúng tôi: Đáp ứng yêu cầu của khách hàng, tạo ra giá trị xã hội, phục vụ khách hàng chu đáo và đạt được đôi bên cùng có lợi.Trân trọng kính chào
tất cả các khách hàng đến thăm công ty của chúng tôi, để xem xét và tùy chỉnh các sản phẩm thương hiệu "HengXiang".
Bộ mã hóa tuyệt đối trục quay một vòng quay 20bit MP35 dành cho người máy 8

Những vấn đề cần chú ý

1. Phải chọn điện áp cung cấp điện: DC5V hoặc DC8-30V

2. Phải chọn số kiểu đĩa lò xo lá nếu bạn chọn bộ mã hóa trục rỗng

3. Vui lòng cho biết tốc độ động cơ (RPM) mà bạn thực sự sử dụng

4. Nếu bạn có bất kỳ yêu cầu nào khác, vui lòng cung cấp các thông số chi tiết
