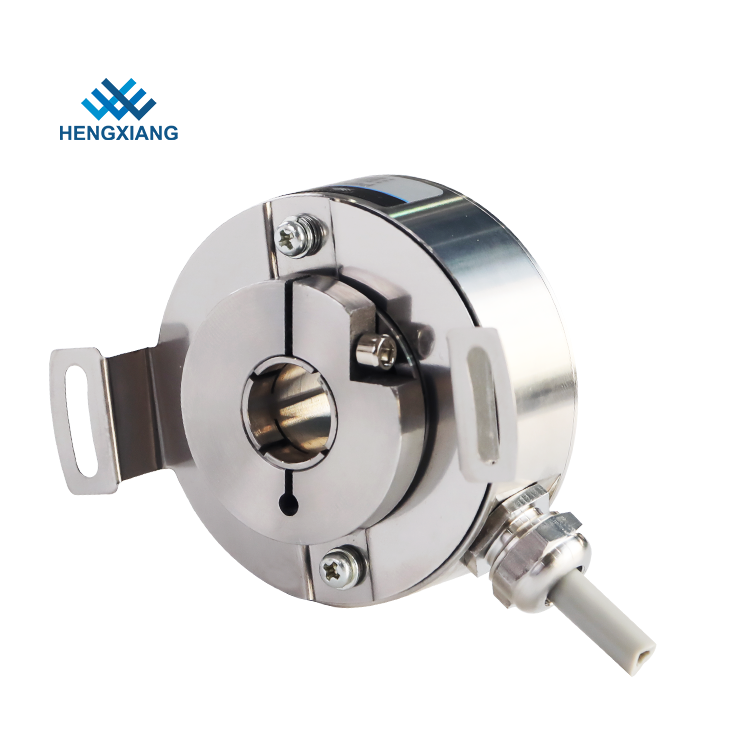

Bộ mã hóa vòng quay không gỉ vết bẩn bảo vệ cao Tín hiệu UVW độ phân giải cao IP67
1. tính năng: Tất cả được làm bằngthép không gỉ, hoạt động tốt trong điều kiện nhiệt độ cực thấp, chống bụi và chống nước do cấp độ bảo vệ caoIP67,siêu mỏngvà dễ dàng cài đặt
2. Ứng dụng: Ngành dệt may,động cơ, máy móc đóng gói, dây chuyền sản xuất, v.v., để điều khiển tự động hóa.
3. Các thông số quan trọng:
Đường kính ngoài: 50mm, độ dày 27mm,
Trục rỗng: Trục rỗng 10mm / 12mm / 14mm / 15mm (Tùy chọn)
Độ phân giải cao: Lên đến 10000 ppr
Điện áp cung cấp: DC5V;DC8-30V
Loại ổ cắm: Ổ cắm xuyên tâm hoặc cáp xuyên tâm
vật phẩm
|
Các thông số cơ bản
|
Nhãn hiệu
|
HENGXIANG
|
Loại mã hóa
|
Loại tăng dần
|
Đường kính ngoài
|
50mm
|
Độ dày
|
27mm
|
Loại trục rỗng
|
Thông qua trục
|
Đường kính trục rỗng
|
10mm; 12mm; 14mm; 15mm (tùy chọn)
|
Nghị quyết
|
1000;Năm 1024;1250;Năm 2000;Năm 2048;2500;4096;5000;10000
|
Giai đoạn đầu ra
|
1 = A + B;2 = A + B;3 = A + B + Z;4 = A + A- + B + B-;6 = A + A- + B + B- + Z + Z-;12 = A + A- + B + B- + Z + Z- + U + U- + V + V- + W + W-
|
Cung cấp hiệu điện thế
|
DC5V;DC8-30V
|
Loại ổ cắm
|
Cáp xuyên tâm
|
Chế độ đầu ra
|
F = Đẩy-kéo;C = TTL (DC5V)
|
E = HTL (DC8-30V)
|
Tiêu thụ hiện tại
|
Tối đa 100mA;Tối đa 120mA
|
Tần suất phản hồi cao nhất
|
100kHZ;500kHZ;600kHZ
|
GND
|
không kết nối với bộ mã hóa
|
Bắt đầu mô-men xoắn
|
Dưới 9,8 × 10-3 Nm
|
Quán tính thời điểm
|
Dưới 6,5 × 10-6 kg.m2
|
Nhiệt độ môi trường
|
Hoạt động: -40 ~ + 90 ℃ (cáp cuộn lặp lại: -10 ℃);Lưu trữ: -45 ~ + 95 ℃
|
Độ ẩm môi trường
|
Vận hành và lưu trữ: 50 ~ 85% RH (không ngưng tụ)
|
Sự bảo vệ
|
IP67
|
Vỏ bọc
|
Thép không gỉ
|
Chứng nhận
|
CE
|
bưu kiện
|
Thùng giấy
|
Khối lượng tịnh
|
Khoảng 150g
|
