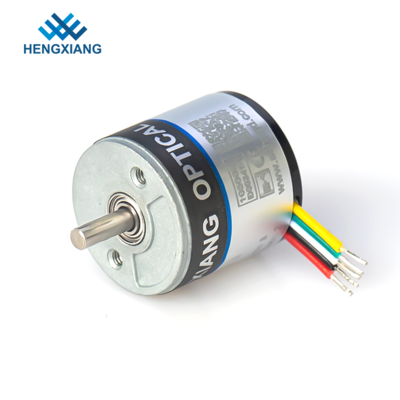

NPN đường kính ngoài 18mm bộ mã hóa quay mini trục rắn 2,5mm 60ppr 3,3Vdc
1, Nguyên tắc làm việc:
Bằng một trục trung tâm của đĩa mã quang điện, có một vòng xuyên qua, dòng chữ sẫm màu, có các thiết bị truyền và nhận quang điện được đọc, để thu được bốn nhóm tín hiệu sóng hình sin kết hợp thành A, B, C, D, mỗi sóng hình sin khác nhau lệch pha 90 độ (so với sóng chu vi 360 độ), đảo ngược tín hiệu C, D, chồng lên hai pha A, B, có thể tăng cường độ ổn định của tín hiệu;mỗi lượt còn lại tạo ra một xung pha Z để biểu thị vị trí tham chiếu vị trí 0.
Vì độ lệch pha giữa A và B là 90 độ, nên có thể phân biệt chuyển động quay thuận và quay ngược của bộ mã hóa bằng cách so sánh xem pha A ở phía trước hay pha B ở phía trước và vị trí tham chiếu 0 của bộ mã hóa có thể là thu được bằng xung không.
1. Tính năng: Bộ mã hóa gia tăng nhỏ, trục rỗng, dễ cài đặt
2. Ứng dụng: Động cơ siêu nhỏ, dụng cụ nhỏ để điều khiển tự động hóa.
3. Các thông số quan trọng: đường kính ngoài 18mm, độ dày 15,3mm, trục rỗng/mù 2,5mm, độ phân giải tối đa 1600 ppr, điện áp nguồn DC5V;DC8-30V, cấp bảo vệ IP50, chiều dài cáp 150mm
