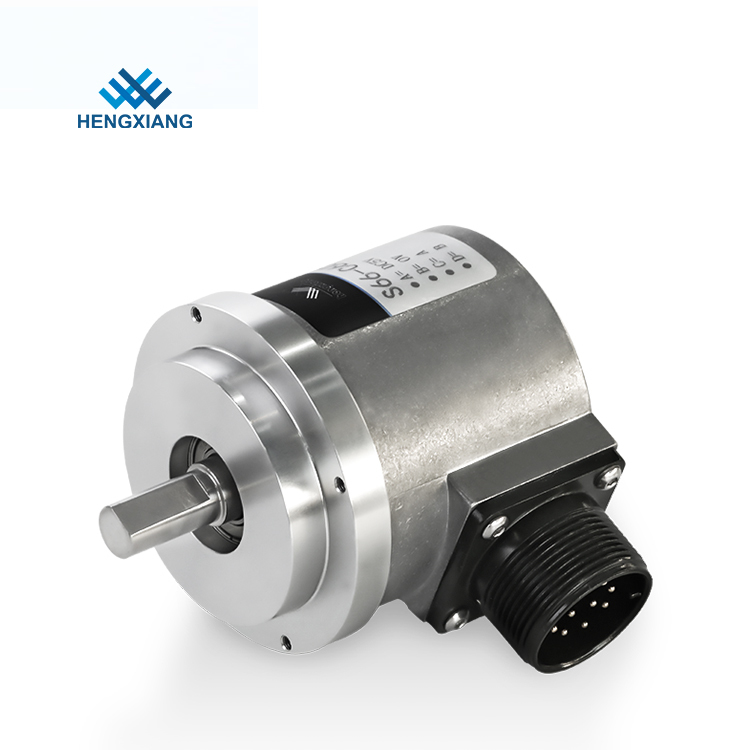

10mm solid Shaft Incremental Raster Encoder High Pulse 23040ppr S66

10mm rắn Trục tăng dần Bộ mã hóa Raster Xung cao 23040ppr S66

  • Điểm nổi bật

    Bộ mã hóa xung cao trục rắn

    ,

    Bộ mã hóa xung cao trục rắn 10mm

    ,

    Bộ mã hóa trục tăng xung cao

  • Nhãn hiệu
    HENGXIANG
  • Loại mã hóa
    Mã hóa gia tăng
  • Đường kính ngoài
    66mm
  • Kích thước cài đặt
    đường kính 62mm
  • Đường kính trục rắn
    10mm (hình dạng D)
  • Nghị quyết
    9-23040 ppr
  • Giai đoạn đầu ra
    Giai đoạn A +, B +, Z +, A- B- Z-
  • Outlettype
    Cáp / ổ cắm xuyên tâm
  • Chế độ đầu ra
    Đầu ra mạch hở của bộ thu / Điện áp / Đẩy-kéo / Truyền động đường dài (DC5V) / Truyền động đường dài
  • Lớp bảo vệ
    IP50; IP65
  • Chiều dài cáp
    1000mm (cáp có che chắn)
  • Khối lượng tịnh
    Khoảng 370g (có gói)
  • Nguồn gốc
    Thượng Hải, Trung Quốc
  • Hàng hiệu
    HENGXIANG
  • Chứng nhận
    CE,ISO9001
  • Số mô hình
    S66
  • Số lượng đặt hàng tối thiểu
    1 bộ mã hóa để bắt đầu đặt hàng
  • Giá bán
    negotiable
  • chi tiết đóng gói
    mỗi 1 mảnh được đóng gói vào hộp carton duy nhất
  • Thời gian giao hàng
    3-5 ngày làm việc đối với đơn đặt hàng mẫu, 7-15 ngày làm việc đối với đơn đặt hàng số lượng lớn
  • Điều khoản thanh toán
    D / A, D / P, T / T, Western Union, Thẻ tín dụng, Thẻ Master, Paypal, v.v.
  • Khả năng cung cấp
    100K miếng mỗi năm

10mm rắn Trục tăng dần Bộ mã hóa Raster Xung cao 23040ppr S66

Bộ mã hóa gia tăng Raster Bộ mã hóa gia tăng trục rắn Bộ mã hóa xung cao 10mm 23040ppr S66



Tổng quan
Chi tiết nhanh
Số mô hình:
Bộ mã hóa S66
Loại hình:
Mã hóa gia tăng
Nguồn gốc:
Thượng Hải, Trung Quốc
Thương hiệu:
HENGXIANG
Cách sử dụng:
cảm biến quang học
Học thuyết:
cảm biến quang học
Đầu ra:
sóng vuông
Sự mô tả:
Bộ mã hóa S66
Ngân hàng:
HENGXIANG
Đường kính ngoài:
66mm
Độ dày:
58mm
Đường kính của trục:
10mm
Nghị quyết:
lên đến 23040ppr
Giai đoạn đầu ra:
A + A- B + B-Z + Z-
Loại đầu ra:
NPN; điện áp; Đẩy-kéo; TTL; HTL
Chiều dài cáp:
1000mm
Sự bảo vệ:
IP50; IP65
Trọng lượng:
370g

Khả năng cung cấp
Khả năng cung cấp
100000 Piece / Pieces mỗi năm
Đóng gói & Giao hàng
chi tiết đóng gói
Hộp carton cho
Hải cảng
Thượng hải
10mm rắn Trục tăng dần Bộ mã hóa Raster Xung cao 23040ppr S66 0

TẠI SAO CHỌN HENGXIANG?.
* Phản hồi nhanh khi nhận được câu hỏi báo giá của khách hàng
* Đội ngũ kỹ sư chuyên nghiệp, để giải quyết vấn đề của bạn bất cứ lúc nào
* Kiểm tra nghiêm ngặt trước khi giao hàng
* Nhiều kiểu mã hóa khác nhau được lựa chọn
* Thời gian ngắn dẫn
* Tiêu chuẩn chất lượng cao
10mm rắn Trục tăng dần Bộ mã hóa Raster Xung cao 23040ppr S66 1
10mm rắn Trục tăng dần Bộ mã hóa Raster Xung cao 23040ppr S66 2



Hướng dẫn Lựa chọn Mô hình
10mm rắn Trục tăng dần Bộ mã hóa Raster Xung cao 23040ppr S66 3



Kích thước sản xuất
10mm rắn Trục tăng dần Bộ mã hóa Raster Xung cao 23040ppr S66 4
10mm rắn Trục tăng dần Bộ mã hóa Raster Xung cao 23040ppr S66 5
Thông số sản phẩm
vật phẩm
Các thông số cơ bản
Nhãn hiệu
HENGXIANG
Loại mã hóa
Mã hóa gia tăng
Đường kính ngoài
66mm
Độ dày
58mm
Chiều dài trục
18mm
Đường kính trục rắn
8mm (hình chữ D)
Nghị quyết
9; 20; 30 ; 50 ; 60 ; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 720; 1000
1000; 1024; 1200; 1250; 1440; 1800; 2000; 2048; 2500; 2880; 3000;
3600; 4000; 4096; 5000; 5760; 8192; 10000; 11520; 16384; 20000;23040
Giai đoạn đầu ra
Giai đoạn A +, B +, Z +, A- B- Z-
Cung cấp hiệu điện thế
DC5V;DC8 ~ 30V
Outlettype
cáp xuyên tâm
ổ cắm xuyên tâm
Chế độ đầu ra
Đầu ra mạch hở của bộ thu
Đầu ra điện áp
Đẩy-kéo đầu ra
TTL (DC5V)

HTL (DC8-30V)



Lớp bảo vệ
IP50;IP65
Chiều dài cáp
1M (chiều dài cáp có thể được thêm vào một cách thích hợp bằng cách
yêu cầu, nhưng nó cần thanh toán riêng lẻ)
Tiêu thụ hiện tại
100mA MAX
Tần suất phản hồi cao nhất
300KHZ
Gợn sóng cho phép
≤3% rms
Tải điện áp
≤DC30V
Sức mạnh cách điện
AC500V 60 giây
Vật liệu chống điện
10MΩ
GND
không kết nối với bộ mã hóa
Tỷ lệ đánh dấu trên không gian
45% đến 55%
mô-men xoắn khởi động
dưới 5x 10-3 Nm
Thời điểm xen kẽ
dưới 3x 10-6kg.m2
Tải trục
Bán kính 30N;Trục 20N
REV hàng đầu
≤5000 vòng / phút; IP65≤3000r vòng / phút
Mang cuộc sống
1.5✖️10⁹ vòng quay ở tải định mức (100000 giờ ở 2500RPM)
Nhiệt độ môi trường
Hoạt động: -20 ~ + 80 ° ; lưu trữ: -25 ~ + 85 °
Độ ẩm môi trường
Vận hành và lưu trữ: 35-85% RH (không ngưng tụ)
Rung (chịu đựng)
Biên độ 0,75mm, 5-55Hz, 2 giờ cho các hướng X, Y, Z riêng lẻ
Sock (chịu đựng)
490m / s2, 11 ms ba lần cho từng hướng X, Y, Z
Vật liệu trục
Thép không gỉ
Chất liệu vỏ
Chết nhôm đúc
Chiều dài cáp
1000mm (cáp có che chắn)
Chứng nhận
CE
bưu kiện
Thùng giấy
Khối lượng tịnh
Khoảng 370g (có gói)



Câu hỏi thường gặp

Q1: Điểm mạnh của chúng tôi là gì?

A1: ※ Đảm bảo chất lượng - Các sản phẩm đã thông qua các chứng nhận có thẩm quyền về CE-ATC, ISO, QMS, v.v. bởi các tổ chức thử nghiệm của bên thứ ba.

※ Công nghệ hàng đầu - với công nghệ R & D cảm biến mới có độ chính xác cao và đội ngũ thiết kế chuyên nghiệp, không ngừng nâng cao hiệu suất, 21 năm tập trung vào chất lượng, 3 bằng sáng chế 17 bằng sáng chế ứng dụng.

※ Được thiết kế riêng - Với khả năng kỹ thuật trưởng thành và kinh nghiệm phát triển phong phú, chúng tôi có thể điều chỉnh các bộ mã hóa cho các nhu cầu chính xác khác nhau trong các thiết bị cơ khí khác nhau.

※ Dịch vụ hiệu quả - sử dụng triệt để các nguồn thông tin môi trường hiện có, quy hoạch thống nhất, thống nhất quy cách, thống nhất xây dựng, tiết kiệm thời gian và hiệu quả.

Q2: Chúng tôi có thể làm gì cho bạn?

A2: Chúng tôi có thể cung cấp cho bạn các dịch vụ trong lĩnh vực thang máy, động cơ, CNC, dệt may, robot, gió, y tế, thiết bị dây chuyền lắp ráp và các ngành công nghệ tự động hóa khác.

Câu hỏi 3: Làm thế nào để chọn một mô hình bộ mã hóa phù hợp?

A3: Một mô hình bộ mã hóa phù hợp dựa trên các ứng dụng và thông số khác nhau, bạn có thể liên hệ với chúng tôi để được hỗ trợ kỹ thuật nếu bạn có bất kỳ thắc mắc nào.

Q4: Bạn có cung cấp hỗ trợ kỹ thuật không?

A4: Vâng, chúng tôi có kỹ thuật viên chuyên nghiệp có thể giải quyết tất cả các nghi ngờ của bạn.
