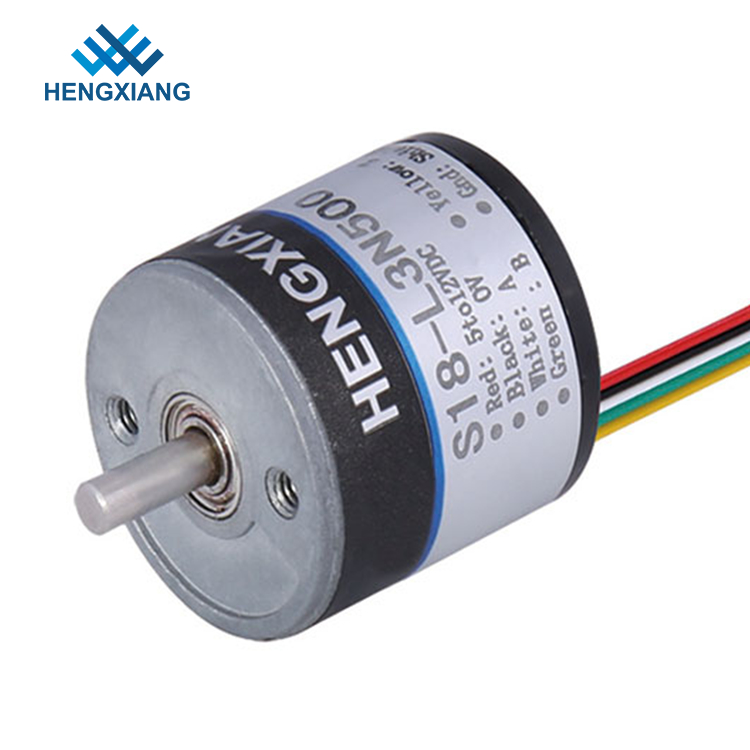

S18 Small Encoder Solid Shaft 2.5mm Robot Machine 36ppr NPN PNP Incremental Rotary

Máy mã hóa nhỏ S18 Trục rắn 2,5mm Máy quay 36ppr NPN PNP Vòng quay tăng dần

  • Điểm nổi bật

    Máy mã hóa quay tăng dần Máy rô bốt

    ,

    Bộ mã hóa quay tăng dần rắn

    ,

    Bộ mã hóa trục tăng dần 36ppr

  • External diameter
    18mm
  • Solid Shaft Diameter
    2.5mm
  • Resolution
    36-1600 ppr
  • Output phase
    Phase A,B,Z
  • Outlet type
    Cable out from side/back
  • Output mode
    NPN &PNP
  • Protection grade
    IP50
  • Supply voltage
    DC5V & 8-30V
  • Nguồn gốc
    Thượng Hải, Trung Quốc
  • Hàng hiệu
    HENGXIANG
  • Chứng nhận
    CE,ISO9001
  • Số mô hình
    S18
  • Số lượng đặt hàng tối thiểu
    1 bộ mã hóa để bắt đầu đặt hàng
  • Giá bán
    negotiable
  • chi tiết đóng gói
    mỗi 1 mảnh được đóng gói vào hộp carton duy nhất
  • Thời gian giao hàng
    3-5 ngày làm việc đối với đơn đặt hàng mẫu, 7-15 ngày làm việc đối với đơn đặt hàng số lượng lớn
  • Điều khoản thanh toán
    D / A, D / P, T / T, Western Union, Thẻ tín dụng, Thẻ Master, Paypal, v.v.
  • Khả năng cung cấp
    100K miếng mỗi năm

Máy mã hóa nhỏ S18 Trục rắn 2,5mm Máy quay 36ppr NPN PNP Vòng quay tăng dần

Bộ mã hóa nhỏ S18 Máy rô bốt trục rắn 2,5mm 36ppr NPN PNP quay tăng dần



1. Tính năng:Bộ mã hóa Solid Shaft,còn được gọi làbộ mã hóa quay,là một thiết bị cơ điện có chức năng chuyển đổi vị trí góc hoặc chuyển động của trục hoặc trục sang dạng mã tương tự hoặc kỹ thuật số.



2. Ứng dụng: Bộ mã hóa quay được sử dụng trong nhiều ứng dụng yêu cầu trục quay không giới hạn chính xác — bao gồm cả điều khiển công nghiệp,người máy, ống kính chụp ảnh mục đích đặc biệt, thiết bị đầu vào máy tính (chẳng hạn như chuột cơ quang và bi xoay), máy đo lưu biến ứng suất có điều khiển và bệ radar xoay.



3. Giới thiệu về bộ mã hóa:

Có hai loại chính: Mộtbsolute và tăng dần(quan hệ).

Đầu ra của bộ mã hóa tuyệt đối cho biết vị trí hiện tại của trục, làm cho chúng trở thành bộ chuyển đổi góc.

Đầu ra của bộ mã hóa gia tăng cung cấp thông tin về chuyển động của trục, thông tin này thường được xử lý thêm ở những nơi khác thành thông tin như tốc độ, khoảng cách và vị trí.



4. Các thông số quan trọng:

Nghị quyết:

36-1600 ppr



Các thông số cơ bản:

Nhãn hiệu HENGXIANG
Kích thước bên ngoài Đường kính ngoài: 18mm
Độ dày: 18mm
Đường kính trục rắn: ⌀2,5mm
Nghị quyết 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 500; 512; 720; 800; 1000; 1024 ; 1440; 1600
Giai đoạn đầu ra Giai đoạn A, B, Z
Cung cấp hiệu điện thế DC5V;DC8-30V
Outlettype Cáp ra từ bên
Cáp ra từ phía sau
Chế độ đầu ra Đầu ra mạch hở của bộ thu (NPN & PNP)
Nhiệt độ môi trường Nhiệt độ hoạt động: -20 ~ + 80 ° (Không đóng băng)
Nhiệt độ bảo quản: -25 ~ + 85 ° (Không đóng băng)
Môi trường nhân văn Vận hành và lưu trữ: 35 ~ 85% RH (không ngưng tụ)
Tần suất phản hồi hàng đầu Tối đa 100kHz
Doanh thu hàng đầu 5000 vòng / phút
Lớp bảo vệ IP50
Tiêu thụ hiện tại Tối đa 50mA
Thời gian tăng / giảm Tối đa 100nsec
Tải trọng trục Bán kính: 2N;Trục: 2N
Rung (chịu đựng) Biên độ 0,75mm, 10-50Hz, 1 giờ cho hướng X / Y / Z riêng lẻ
Sốc (chịu đựng) 49 / m / s2, ba lần đối với hướng X, Y, Z riêng lẻ
Vật liệu trục Thép không gỉ 304
Chiều dài cáp 150mm
Vỏ bọc Hợp kim nhôm
Bưu kiện Thùng giấy
Khối lượng tịnh Khoảng 20g (có gói)
Máy mã hóa nhỏ S18 Trục rắn 2,5mm Máy quay 36ppr NPN PNP Vòng quay tăng dần 0
Máy mã hóa nhỏ S18 Trục rắn 2,5mm Máy quay 36ppr NPN PNP Vòng quay tăng dần 1
Hướng dẫn Lựa chọn Mô hình
Máy mã hóa nhỏ S18 Trục rắn 2,5mm Máy quay 36ppr NPN PNP Vòng quay tăng dần 2
Máy mã hóa nhỏ S18 Trục rắn 2,5mm Máy quay 36ppr NPN PNP Vòng quay tăng dần 3

Sử dụng sản phẩm
Máy mã hóa nhỏ S18 Trục rắn 2,5mm Máy quay 36ppr NPN PNP Vòng quay tăng dần 4
  •

    •

Ứng dụng bộ mã hóa quay:
- máy kiểm tra của omponents điện tử - Radar đường ống
- Dụng cụ đo hình ảnh thủ công
- Thử nghiệm truyền động thủy lực băng thử nghiệm toàn diện
- Bộ nạp thanh tự động
- Phân bón thông minh
- Động cơ không đồng bộ ba pha nâng và luyện kim
- Máy điều hòa không khí
- Hệ thống kiểm tra rôto nhiệt độ
Đóng gói & Vận chuyển
Mỗi bộ mã hóa đơn lẻ được đóng gói trong một thùng carton an toàn duy nhất có bong bóng bảo vệ.
Sau đó, tất cả các bộ mã hóa sẽ được đưa vào một thùng carton lớn hơn để chuẩn bị vận chuyển.
Máy mã hóa nhỏ S18 Trục rắn 2,5mm Máy quay 36ppr NPN PNP Vòng quay tăng dần 5
Máy mã hóa nhỏ S18 Trục rắn 2,5mm Máy quay 36ppr NPN PNP Vòng quay tăng dần 6
Máy mã hóa nhỏ S18 Trục rắn 2,5mm Máy quay 36ppr NPN PNP Vòng quay tăng dần 7
Máy mã hóa nhỏ S18 Trục rắn 2,5mm Máy quay 36ppr NPN PNP Vòng quay tăng dần 8
Giới thiệu công ty
ShanghaiHengxiangOptical Electronics Co., Ltd, tọa lạc tại Thượng Hải, một thành phố quốc tế của Trung Quốc, được thành lập vào năm 2001, là một tập đoàn sản xuất chuyên nghiệp công nghệ cao, cung cấp tìm kiếm và sản xuất, thiết kế quang học, cơ khí và điện tử tích hợp thực thể.Bây giờ chúng ta đã hoàn thành sơ đồ chính của quá trình sản xuất bộ mã hóa.Sau khi phát triển trong nhiều năm, bộ mã hóa quay hiện có 10 series và hơn 100 loại, cả hai đều được bán phổ biến trên khắp thế giới.Bộ mã hóa quay của chúng tôi được sử dụng rộng rãi cho lĩnh vực tự động hóa, chẳng hạn như, Thiết bị văn phòng, Thiết bị thủy lợi, Thiết bị điện, Máy dệt, Máy mộc, Máy phun, Thiết bị Vulcanizateequirates, Thiết bị y tế, Máy CNC, Máy luyện kim, Máy in, máy kiểm tra, Thang máy, Động cơ servo, máy đóng gói, v.v., và đã giành được sự tin tưởng và uy tín cao từ khách hàng.
Máy mã hóa nhỏ S18 Trục rắn 2,5mm Máy quay 36ppr NPN PNP Vòng quay tăng dần 9
Máy mã hóa nhỏ S18 Trục rắn 2,5mm Máy quay 36ppr NPN PNP Vòng quay tăng dần 10
Máy mã hóa nhỏ S18 Trục rắn 2,5mm Máy quay 36ppr NPN PNP Vòng quay tăng dần 11

Dịch vụ & Sức mạnh của chúng tôi

* Phản hồi nhanh khi nhận được câu hỏi báo giá của khách hàng
* Đội ngũ kỹ sư chuyên nghiệp, để giải quyết vấn đề của bạn bất cứ lúc nào
* Kiểm tra nghiêm ngặt trước khi giao hàng
* Nhiều kiểu mã hóa khác nhau được lựa chọn
* Thời gian ngắn dẫn
* Tiêu chuẩn chất lượng cao
Máy mã hóa nhỏ S18 Trục rắn 2,5mm Máy quay 36ppr NPN PNP Vòng quay tăng dần 12
Câu hỏi thường gặp
Q: MOQ của bạn là gì?
A: 1 cái
Hỏi: Làm thế nào để đặt hàng bộ mã hóa của bạn?
A: Liên hệ với chúng tôi, hoặc gửi email cho chúng tôi, chúng tôi sẽ trả lời bạn càng sớm càng tốt.
Q: Bạn là một nhà máy hay một công ty thương mại?
A: chúng tôi là nhà máy 100% với thương hiệu của chúng tôi.
Q: Thương hiệu của bạn là gì?
A: HENGXIANG
Q: Bạn có thể gửi sản phẩm đến đất nước của chúng tôi?
A: Có, xin vui lòng cho biết điểm đến của bạn và mã zip, chúng tôi sẽ kiểm tra chi phí vận chuyển hàng hóa cho bạn ngay lập tức.
Q: Làm thế nào để nhận được giá mới nhất?
A: Liên hệ với chúng tôi và cho tôi biết lựa chọn mô hình bộ mã hóa.
H: Làm thế nào để chọn một mô hình bộ mã hóa phù hợp?
A: Một mô hình bộ mã hóa phù hợp dựa trên các ứng dụng và thông số khác nhau, bạn có thể liên hệ với chúng tôi để được hỗ trợ kỹ thuật nếu bạn có bất kỳ câu hỏi nào.
Q: Bạn có cung cấp hỗ trợ kỹ thuật không?
A: Có, chúng tôi có kỹ thuật viên chuyên nghiệp có thể giải quyết tất cả các nghi ngờ của bạn.
Q: Bạn có thể nhà máy cung cấp một mẫu?
A: Có, mẫu có thể được cung cấp.
Q: Làm Thế Nào để trả tiền cho một mẫu?
A: Hiện tại, nhà máy của chúng tôi chấp nhận T / T, thẻ tín dụng, Paypal, Western Union hoặc tiền mặt.
Q: Bạn có một số video về sản phẩm của mình không?
Đ: Có, bạn có thể truy cập trang YOUTUBE của chúng tôi để xem video bộ mã hóa.
Hỏi: Chính sách đảm bảo sản phẩm bộ mã hóa của bạn là gì?
A: Bảo hành chất lượng 1 năm và hỗ trợ kỹ thuật suốt đời.
H: Tôi có thể tải xuống danh mục bộ mã hóa hoặc biểu dữ liệu ở đâu?
A: Bạn có thể truy cập trang web chính thức của chúng tôi hoặc gửi email trực tiếp cho chúng tôi để nhận các tệp mới nhất.
