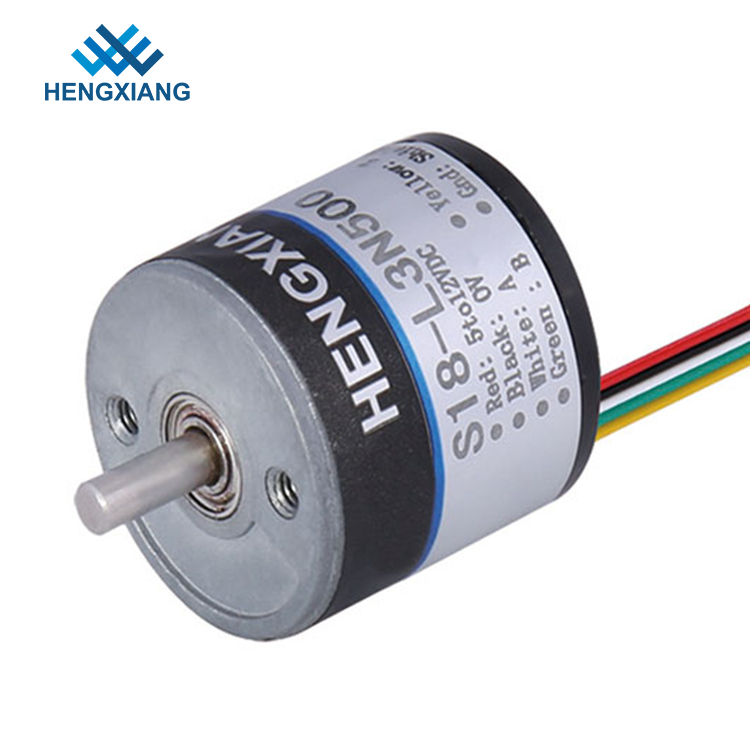

1600 Resolution S18 Miniature Rotary Encoder AB Phase NPN Output For Subminiature Motor

1600 Độ phân giải S18 Bộ mã hóa quay thu nhỏ Đầu ra NPN pha AB cho động cơ cực tiểu

  • Điểm nổi bật

    bộ mã hóa quang học thu nhỏ

    ,

    bộ mã hóa quay đơn giản

  • Đường kính ngoài
    18mm
  • độ dày
    18mm
  • Đường kính trục rắn
    2,5mm
  • Giai đoạn đầu ra
    Giai đoạn A, B, Z
  • Cung câp hiệu điện thê
    DC5V; DC8-30V
  • Vật liệu trục
    thép không gỉ 304
  • Chế độ đầu ra
    Đầu ra mạch mở Collector (NPN & PNP)
  • Khối lượng tịnh
    Khoảng 20g (có gói)
  • Nguồn gốc
    Thượng Hải, Trung Quốc
  • Hàng hiệu
    HENGXIANG
  • Chứng nhận
    CE,ISO9001
  • Số mô hình
    Bộ mã hóa quay mini S18
  • Số lượng đặt hàng tối thiểu
    1 bộ mã hóa để bắt đầu đặt hàng
  • Giá bán
    negotiable
  • chi tiết đóng gói
    mỗi mảnh được đóng gói vào hộp carton
  • Thời gian giao hàng
    3-5 ngày làm việc cho đơn hàng mẫu, 7-15 ngày làm việc cho đơn hàng đại chúng
  • Điều khoản thanh toán
    D / A.
  • Khả năng cung cấp
    100 nghìn chiếc mỗi năm

1600 Độ phân giải S18 Bộ mã hóa quay thu nhỏ Đầu ra NPN pha AB cho động cơ cực tiểu

Bộ mã hóa quay S18 thu nhỏ NP đầu ra NPN độ phân giải 1600 trục kích thước nhỏ 2,5mm cho động cơ cực tiểu

Thông tin cơ bản về sản phẩm của bộ mã hóa mini S18

Độ dày của thân mã hóa 18mm

Đường kính trục rắn 2,5mm, có hình chữ D

Chiều dài trục 7mm

Kích thước đường kính lắp đặt12mm

Nguồn điện áp 5V hoặc 8-30V

Tín hiệu đầu ra mạch: NPN & PNP

Cảm biến cơ bản: quang điện

Xung mỗi lượt: 250ppr-1600ppr

Tốc độ động cơ tối đa 5000 vòng / phút

Cấp bảo vệ IP50

Ổ cắm cáp ruy băng

Thông số kỹ thuật chi tiết

Nhãn hiệu HENGXIANG
Kích thước bên ngoài Đường kính ngoài: 18mm
Độ dày: 18mm
Đường kính trục rắn: ⌀2,5mm
Nghị quyết 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512 720 800 ; 1000; 1024 1440; 1600
Giai đoạn đầu ra Giai đoạn A, B, Z
Cung câp hiệu điện thê DC5V; DC8-30V
Loại ổ cắm Cáp ra từ bên
Cáp ra từ phía sau
Chế độ đầu ra Đầu ra mạch mở Collector (NPN & PNP)
Nhiệt độ môi trường Nhiệt độ hoạt động: -20 ~ + 80 ° (Không đóng băng)
Nhiệt độ lưu trữ: -25 ~ + 85 ° (Không đóng băng)
Nhân loại môi trường Vận hành và lưu trữ: 35 ~ 85% rh (không ngưng tụ)
Tần số đáp ứng hàng đầu Tối đa 100kHz
Rev hàng đầu 5000rpm
Lớp bảo vệ IP50
Tiêu thụ hiện tại Tối đa 50mA
Thời gian tăng / giảm Tối đa 100ns
Tải trọng trục Bán kính: 2N; Trục: 2N
Rung (chịu đựng) Biên độ 0,75mm, 10-50Hz, 1 giờ cho hướng X / Y / Z riêng lẻ
Sốc (chịu đựng) 49 / m / s2, ba lần cho các hướng X, Y, Z riêng lẻ
Vật liệu trục Thép không gỉ 304
Chiều dài cáp 150mm

Nguyên lý của bộ mã hóa

Độ cơ là độ quay thực tế của trục tính theo độ. Độ điện được sử dụng cho các tín hiệu điện. Thời gian cần thiết để hoàn thành một chu kỳ điện áp / dòng điện xoay chiều được xác định là 360 độ điện (el °). Đối với các bộ mã hóa gia tăng, một chu kỳ bằng một xung hoàn chỉnh. Với một PPR nhất định, độ điện có thể được chuyển đổi thành mức độ cơ học cho bất kỳ bộ mã hóa gia tăng nào.

Cứ sau 90 phút, bộ mã hóa gia tăng sẽ tạo ra một cạnh tăng hoặc giảm trên đầu ra của A A hoặc hoặc Bọ có thể được hiểu là một số đếm. Nếu một bộ mã hóa xuất ra 1000 PPR, bộ đếm có thể hiểu 4000 số đếm (4 số mỗi xung).

Gói

Mỗi bộ mã hóa được đóng gói vào một thùng an toàn duy nhất với bong bóng bảo vệ.

Sau đó, tất cả các bộ mã hóa sẽ được đưa vào một thùng lớn hơn để chuẩn bị giao hàng.

Về nhà máy của chúng tôi

  • Nhãn hiệu riêng của bộ mã hóa "HENGXIANG"
  • Có chứng chỉ hệ thống quản lý chất lượng ISO 9001: 2000 và chứng nhận CE
  • Bằng sáng chế năm và bằng sáng chế mô hình tiện ích năm
  • Đã thông qua Dự án chuyển đổi thành tựu công nghệ cao và mới của Thượng Hải.
  • Mục tiêu của chúng tôi: Đáp ứng yêu cầu của khách hàng, tạo ra giá trị xã hội, phục vụ khách hàng một cách chăm chú và đạt được lợi ích.
  • Tọa lạc tại thành phố Thượng Hải
  • 20-30 công nhân có kinh nghiệm

Câu hỏi về bộ mã hóa hoặc nhà máy của chúng tôi trước khi đặt hàng

Q: Nhà máy của bạn ở đâu?

A: Nhà máy của chúng tôi nằm ở thành phố Thượng Hải.

Q: Tôi có thể đến thăm nhà máy của bạn không?

A: Vâng, bạn chúng tôi hoan nghênh đến thăm nhà máy của chúng tôi bất cứ lúc nào nếu thuận tiện.

Q: Thời gian giao hàng của bạn là bao lâu?

A: Thông thường 3 ngày làm việc cho mẫu, 7-15 ngày cho sản xuất hàng loạt,

Ngày sản xuất là theo số lượng đặt hàng.

Q: Độ phân giải cao nhất của các sản phẩm mã hóa của bạn là gì?

Trả lời: Độ phân giải cao nhất là 80000ppr, bạn có thể gửi email cho chúng tôi để biết thêm thông tin.

Q: Bộ mã hóa của bạn có thể được tùy chỉnh không?

Trả lời: Có, bộ mã hóa của chúng tôi có thể được tùy chỉnh theo yêu cầu của bạn,

Q: Bạn có kiểm tra sản phẩm mã hóa trước khi giao hàng không?

Trả lời: Có, chúng tôi kiểm tra 100% và kiểm tra từng bộ phận trước khi giao hàng để đảm bảo thiết bị hoạt động tốt trên thiết bị của bạn.
