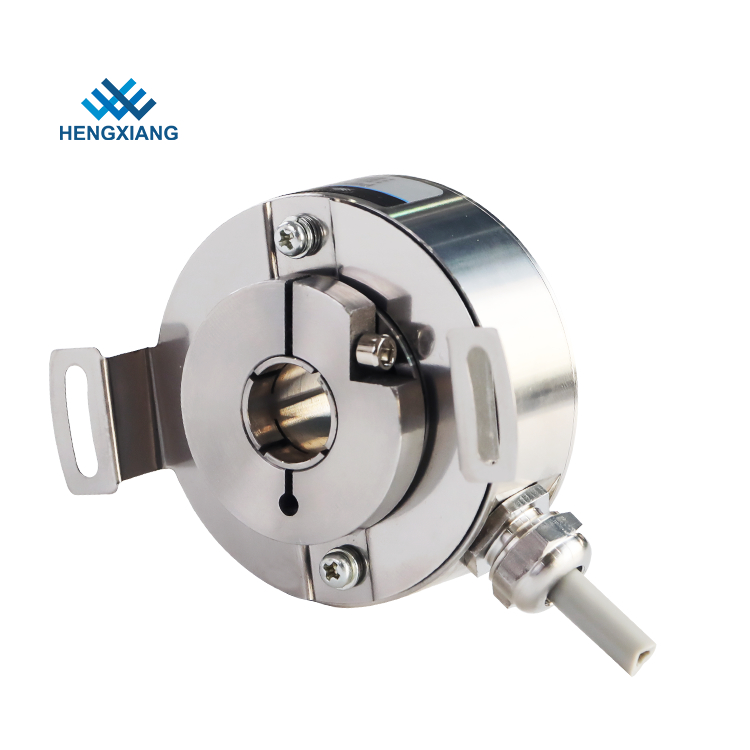

Bộ mã hóa gia tăng trục rỗng bằng thép không gỉ Điều khiển tự động hóa PGK50 Ip67

MộtBộ mã hóa trục rỗng, còn được gọi làBộ mã hóa quay, là một thiết bị cơ điện có chức năng chuyển đổi vị trí góc hoặc chuyển động của trục hoặc trục xe sang mã tương tự hoặc kỹ thuật số.

Có hai loại chính: tuyệt đối và tăng dần (tương đối).

Đầu ra của bộ mã hóa tuyệt đối cho biết vị trí hiện tại của trục, làm cho chúng trở thành bộ chuyển đổi góc.

Đầu ra của bộ mã hóa gia tăng cung cấp thông tin về chuyển động của trục, thông tin này thường được tiếp tục xử lý ở nơi khác thành thông tin như tốc độ, khoảng cách và vị trí.

Lớp bảo vệ

IP67

Giai đoạn đầu ra

pha ± ABUVW

Đăng kí

Ngành dệt may, động cơ, máy đóng gói, dây chuyền công nghiệp và cả trong các ngành nhiệt độ thấp.

Mạch tín hiệu của bộ mã hóa

1. Bộ thu mở NPN - Bộ thu mở NPN (NPN) là một giao diện dựa trên mạch đầu ra với bóng bán dẫn NPN.

Một bộ thu mở là kết nối bộ thu không kết nối của một bóng bán dẫn NPN, bộ phát của nó được kết nối với đất và bộ thu của nó được kết nối với đầu ra.

2. Đầu ra PNP

Đầu ra PNP là giao diện dựa trên mạch đầu ra với bóng bán dẫn PNP.

3. Đầu ra Đẩy-Kéo (HTL)

Logic bán dẫn điện áp cao hoạt động với nguồn cung cấp điện áp trong phạm vi 10 và 30 V DC, thông thường nhất là 24 V DC.

“Thấp” được định nghĩa là đầu ra từ 0 V đến 3 V và “cao” như giữa VCC và VCC - 3,5 V.

4. Đầu ra TTL RS-422

Trong logic bóng bán dẫn-bóng bán dẫn (TTL), cả trạng thái logic và sự khuếch đại đều được thực hiện bởi các bóng bán dẫn, do đó có tên như vậy.

Đầu ra TTL được cung cấp điện áp cố định 5 V hoặc điện áp thay đổi trong khoảng từ 10 đến 32 V. Đối với điều này, phạm vi thấp được xác định là ≤ 0,4 V và phạm vi cao là ≥ 2,4 V.
