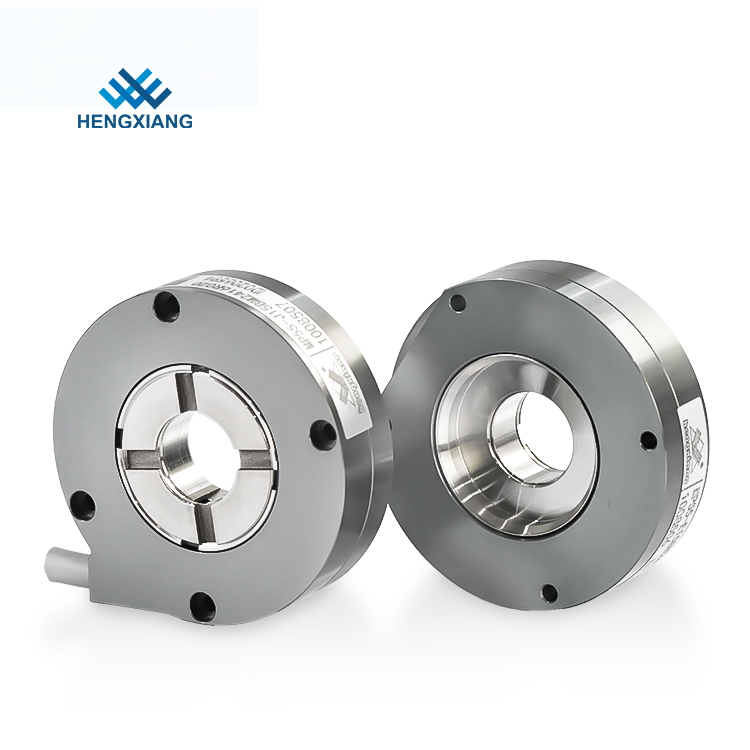

☆ Các thông số của MP55
| vật phẩm | Các thông số cơ bản |
| Nhãn hiệu | Hengxiang |
| Loại mã hóa | Bộ mã hóa tuyệt đối |
| Đường kính ngoài | 55mm |
| Độ dày | 14,5mm |
| Kích thước cài đặt | 49,2mm |
| Loại trục rỗng | Xuyên qua lỗ |
| Đường kính trục rỗng | 14 mét;15 mét;19mm;20 mét;24mm |
| Nghị quyết | một lượt: 17Bit, 19Bit, 20Bit, 22Bit, 24Bit |
| nhiều lượt: 1716 = 17 + 16Bit, 1916 = 19 + 16Bit, | |
| 2016 = 20 + 16Bit, 2216 = 22 + 16Bit, 2416 = 24 + 16Bit | |
| Giao diện | E = SM08B-GHS-TB |
| Liên lạc | B = BISS-C;S = SSI |
| Kết nối điện | Ổ cắm xuyên tâm |
| Chế độ đầu ra | M = nhiều lượt |
| S = một lượt | |
| Nguyên tắc quét | Mã cách tử phản xạ |
| Sự chính xác | ± 40 " |
| Tốc độ phản ứng | Hành động bình thường: 6000 phút |
| Nhiễu tín hiệu vị trí RMS | ± 2 @ 18 bit / r |
| Tần số đồng hồ giao tiếp | ≤10MHz (BISS) hoặc ≤ 5MHz (SSI) |
| Thời gian bắt đầu | giá trị điển hình: 13ms |
| Khoảng thời gian lấy mẫu vị trí tuyệt đối | ≤75 ns |
| Tốc độ cho phép | ≤32200 vòng / phút (bị giới hạn bởi giới hạn tốc độ cơ học) |
| Cáp | Cáp xoắn đôi vi sai |
| Chiều dài cáp | 200mm-10000mm |
| Kết nối cơ học | Với ổ trục & trục khóa bao quanh |
| Bắt đầu mô-men xoắn | nhỏ hơn 9,8 × 10-3Nm |
| Thời điểm quán tính | nhỏ hơn 6,5 × 10-6kg.m2 |
| Tải trục | Bán kính 30N;Trục 20N |
| Tốc độ quay | ≤6000 vòng / phút |
| Chất liệu vỏ | Nhôm |
| Trọng lượng | khoảng 90g |
| Nhiệt độ môi trường | Hoạt động: -20 ~ + 95 ℃;Lưu trữ: -25 ~ + 100 ℃ |
| Độ ẩm môi trường | Vận hành và lưu trữ: 35 ~ 85% RH (Không ngưng tụ) |
| Rung động | Biên độ 1,52mm, 5 ~ 55HZ, 2h đối với hướng X, Y, Z riêng lẻ |
| Sốc | 980m / s211ms, ba lần cho hướng X, Y, Z riêng lẻ |
| Sự bảo vệ | IP50 |
☆ Kích thước của MP55
Giới thiệu công ty
ShanghaiHengxiangOptical Electronics Co., Ltd, tọa lạc tại Thượng Hải, một thành phố quốc tế của Trung Quốc, được thành lập vào năm 2001, là một tập đoàn sản xuất chuyên nghiệp công nghệ cao, cung cấp tìm kiếm và sản xuất, thiết kế quang học, cơ khí và điện tử tích hợp thực thể.Bây giờ chúng ta đã hoàn thành sơ đồ chính của quá trình sản xuất bộ mã hóa.Sau khi phát triển trong nhiều năm, các bộ mã hóa quay hiện có 10 sê-ri và hơn 100 loại, cả hai đều được bán phổ biến trên khắp thế giới.Bộ mã hóa quay của chúng tôi được sử dụng rộng rãi cho lĩnh vực tự động hóa, chẳng hạn như, Thiết bị văn phòng, Thiết bị thủy lợi, Thiết bị điện, Máy dệt, Máy mộc, Máy phun, Thiết bị Vulcanizateequirates, Thiết bị y tế, Máy CNC, Máy luyện kim, Máy in, máy kiểm tra, Thang máy, Động cơ servo, máy đóng gói, v.v., và đã giành được sự tin tưởng và uy tín cao từ khách hàng.
