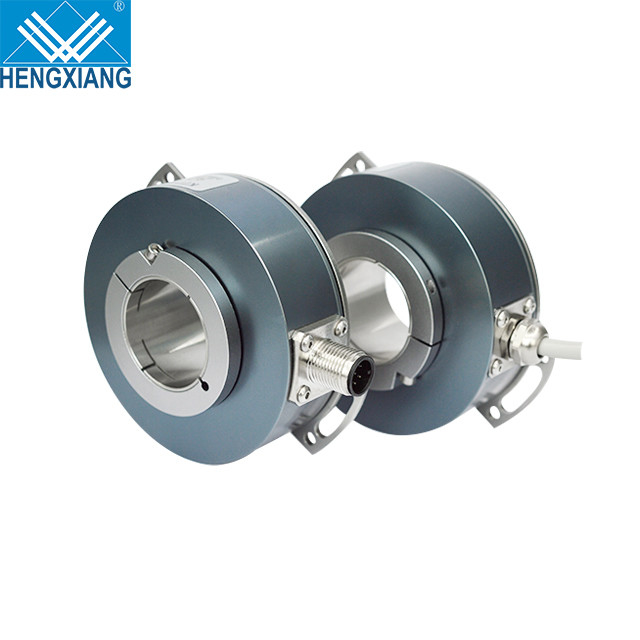

Hole Optical Photoelectric Rotary Encoder Outer Diameter 77mm Shaft 25mm

Lỗ quang học Bộ mã hóa quay điện quang Đường kính ngoài 77mm Trục 25mm

Sản phẩm - Bộ mã hóa quay quang
  • Điểm nổi bật

    Bộ mã hóa quay quang điện quang lỗ

    ,

    Bộ mã hóa quay quang điện 25mm

    ,

    Bộ mã hóa quay quang điện quang

  • Xung
    500-10000ppr (Lên đến 65536ppr)
  • Lớp bảo vệ
    IP65
  • Đường kính ngoài
    77mm
  • Sự liên quan
    Ổ cắm củ cải; cáp xuyên tâm
  • Đường kính trục
    25 mét; 30mm (Lên đến 30mm)
  • Giai đoạn
    ± ABZ
  • Loại đầu ra
    OC (NPN); Đẩy-kéo; HTL; TTL
  • Kích thước cài đặt
    85mm (Có thể tùy chỉnh tấm lò xo)
  • Nguồn gốc
    Thượng Hải, Trung Quốc
  • Hàng hiệu
    HENGXIANG
  • Chứng nhận
    CE,ISO9001
  • Số mô hình
    K77
  • Số lượng đặt hàng tối thiểu
    1 bộ mã hóa để bắt đầu đặt hàng
  • Giá bán
    negotiable
  • chi tiết đóng gói
    mỗi 1 mảnh được đóng gói vào hộp carton duy nhất
  • Thời gian giao hàng
    3-5 ngày làm việc đối với đơn đặt hàng mẫu, 7-15 ngày làm việc đối với đơn đặt hàng số lượng lớn
  • Điều khoản thanh toán
    D / A, D / P, T / T, Western Union, Thẻ tín dụng, Thẻ Master, Paypal, v.v.
  • Khả năng cung cấp
    100K miếng mỗi năm

Lỗ quang học Bộ mã hóa quay điện quang Đường kính ngoài 77mm Trục 25mm

  • Hole Optical Photoelectric Rotary Encoder Outer Diameter 77mm Shaft 25mm
  • Hole Optical Photoelectric Rotary Encoder Outer Diameter 77mm Shaft 25mm
  • Hole Optical Photoelectric Rotary Encoder Outer Diameter 77mm Shaft 25mm
  • Hole Optical Photoelectric Rotary Encoder Outer Diameter 77mm Shaft 25mm
Nhận giá Liên hệ với bây giờ

Lỗ quay bộ mã hóa quang điện quang đường kính ngoài trục 77mm trục 25mm



1.Thông số quan trọng: Độ phân giải lên đến65536Ppr, cấp độ bảo vệ caoIP65, tối đaTrục 30mm.



2.Đăng kí: Động cơ,CNCvà lĩnh vực tự động hóa công nghiệp khác.



Các thông số chính
vật phẩm
Các thông số cơ bản
Loại mã hóa
Mã hóa gia tăng
Nhãn hiệu
HENGXIANG
Đường kính ngoài
77mm
Độ dày
31mm
Kích thước cài đặt
R85mm (tấm lò xo 77B85)
Loại trục rỗng
xuyên qua lỗ
Đường kính trục rỗng
25mm, 30mm
Nghị quyết
500;512;1000;Năm 1024;Năm 2000;Năm 2048;2500;
4000;4096;5000;8000;8192;10000ppr
Giai đoạn đầu ra
Giai đoạn A +, B +, Z +, A-, B-, Z-
Cung cấp hiệu điện thế
DC5V;DC8-30V
Loại ổ cắm
Ổ cắm xuyên tâm (M12, đầu nối 8pin đực);Cáp xuyên tâm
Chế độ đầu ra
NPN (Đầu ra của bộ thu mở)
Đẩy-kéo đầu ra
ổ dòng (26LS31, DC5V) TTL
ổ dòng (26C31, DC5V) TTL
ổ dòng (DC8-30V) HTL
Tiêu thụ hiện tại
100mA MAX
Tần suất phản hồi cao nhất
100KHZ
Gợn sóng cho phép
≤3% rms
Tải điện áp
≤DC30V
GND
không kết nối với bộ mã hóa
Tỷ lệ Mark to Space
45% đến 55%
mô-men xoắn khởi động
ít hơn 80x 10-3 Nm
Thời điểm xen kẽ
dưới 100x 10-6kg.m2
Tải trục
Bán kính 70N;Trục 50N
REV hàng đầu
3000 vòng quay;IP65
Mang cuộc sống
1.5x109 vòng quay ở tải định mức (100000 giờ ở 2500RPM)
Nhiệt độ môi trường
Hoạt động: -20 ～ + 85 ° ； lưu trữ: -25 ～ + 90 °
Độ ẩm môi trường
Vận hành và lưu trữ: 35-85% RH (không ngưng tụ)
Rung (chịu đựng)
Biên độ 1,52mm, 5-55Hz, 2 giờ cho ba trục riêng lẻ
Sock (chịu đựng)
1960m / s2, 11 ms ba lần cho từng hướng X, Y, Z
Vật liệu trục
Thép không gỉ
Chất liệu vỏ
Dia nhôm đúc
Chiều dài cáp
1000mm
Lớp bảo vệ
IP65
Chiều dài cáp
1M (chiều dài cáp có thể được thêm một cách thích hợp bằng cách

yêu cầu, nhưng nó cần thanh toán riêng lẻ)
Chứng nhận
CE
bưu kiện
Thùng giấy
Khối lượng tịnh
Khoảng 500g (có gói)





Xác nhận Sản phẩm:
Lỗ quang học Bộ mã hóa quay điện quang Đường kính ngoài 77mm Trục 25mm 0



Các thông số cài đặt:
Lỗ quang học Bộ mã hóa quay điện quang Đường kính ngoài 77mm Trục 25mm 1
Lỗ quang học Bộ mã hóa quay điện quang Đường kính ngoài 77mm Trục 25mm 2


Bao bì sản phẩm
Lỗ quang học Bộ mã hóa quay điện quang Đường kính ngoài 77mm Trục 25mm 3
Lỗ quang học Bộ mã hóa quay điện quang Đường kính ngoài 77mm Trục 25mm 4
Lỗ quang học Bộ mã hóa quay điện quang Đường kính ngoài 77mm Trục 25mm 5
Sử dụng sản phẩm
Lỗ quang học Bộ mã hóa quay điện quang Đường kính ngoài 77mm Trục 25mm 6
Lỗ quang học Bộ mã hóa quay điện quang Đường kính ngoài 77mm Trục 25mm 7
Lỗ quang học Bộ mã hóa quay điện quang Đường kính ngoài 77mm Trục 25mm 8
Lỗ quang học Bộ mã hóa quay điện quang Đường kính ngoài 77mm Trục 25mm 9
