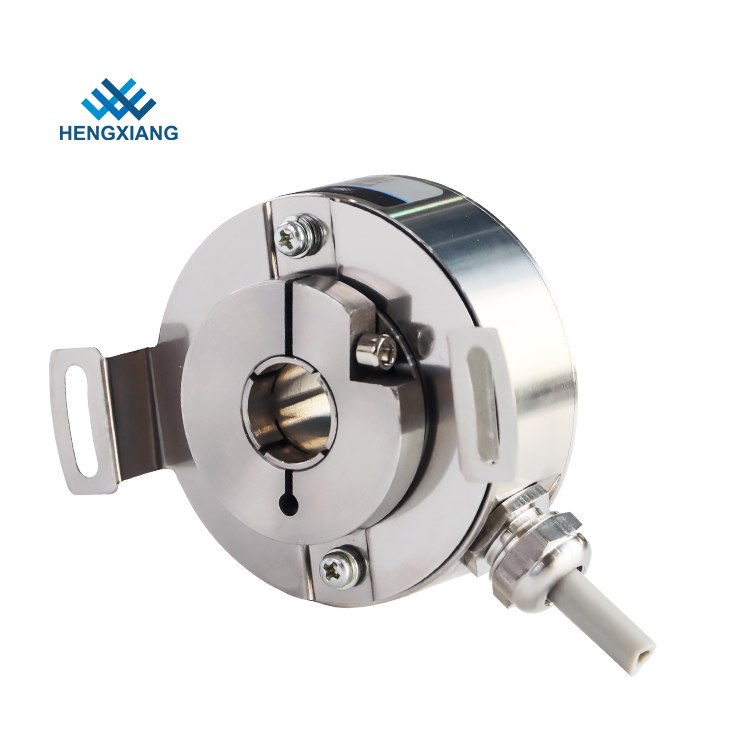

Stainless Steel Encoder 1024 Ppr IP67 Servo Motor Hollow Shaft Incremental Encoders

Bộ mã hóa thép không gỉ 1024 Ppr IP67 Động cơ Servo Bộ mã hóa trục rỗng

  • Điểm nổi bật

    IP67 Hollow Shaft Incremental Encoders

    ,

    50mm 1024 ppr Encoders

    ,

    servo motor 1024 ppr Encoders

  • Loại mã hóa
    Loại tăng dần
  • Đường kính ngoài
    50mm
  • Độ dày
    27mm
  • Đường kính trục rỗng
    10mm; 12mm; 14mm; 15mm (tùy chọn)
  • Nghị quyết
    1000; 1000; 1024; Năm 1024; 1250; 1250; 2000;
  • Cung cấp hiệu điện thế
    DC5V; DC5V; DC8-30V DC8-30V
  • Tiêu thụ hiện tại
    100mA Max; Tối đa 100mA; 120mA Max Tối đa 120mA
  • Tần suất phản hồi cao nhất
    100kHZ; 100kHZ; 500kHZ; 500kHZ; 600kHZ 600kHZ
  • GND
    không kết nối với bộ mã hóa
  • Sự bảo vệ
    IP67
  • Nguồn gốc
    Thượng Hải, Trung Quốc
  • Hàng hiệu
    HENGXIANG
  • Chứng nhận
    CE,ISO9001
  • Số mô hình
    PGK50
  • Số lượng đặt hàng tối thiểu
    1 cái
  • Giá bán
    Consult us
  • chi tiết đóng gói
    mỗi 1 mảnh được đóng gói vào hộp carton duy nhất
  • Thời gian giao hàng
    3-5 ngày làm việc đối với đơn đặt hàng mẫu, 7-15 ngày làm việc đối với đơn đặt hàng số lượng lớn
  • Điều khoản thanh toán
    L / C, D / A, D / P, T / T, Western Union, MoneyGram
  • Khả năng cung cấp
    100K miếng mỗi năm

Bộ mã hóa thép không gỉ 1024 Ppr IP67 Động cơ Servo Bộ mã hóa trục rỗng

Bộ mã hóa bằng thép không gỉ PGK50 1024ppr Mức bảo vệ bộ mã hóa vòng quay tăng dần Bộ mã hóa động cơ servo IP67


vật phẩm Các thông số cơ bản
Nhãn hiệu HENGXIANG
Loại mã hóa Loại tăng dần
Đường kính ngoài 50mm
Độ dày 27mm
Loại trục rỗng Thông qua trục
Đường kính trục rỗng 10mm; 12mm; 14mm; 15mm (tùy chọn)
Nghị quyết 1000;Năm 1024;1250;Năm 2000;Năm 2048;2500;4096;5000;10000
Giai đoạn đầu ra 1 = A + B;2 = A + B;3 = A + B + Z;4 = A + A- + B + B-;6 = A + A- + B + B- + Z + Z-;12 = A + A- + B + B- + Z + Z- + U + U- + V + V- + W + W-
Cung cấp hiệu điện thế DC5V;DC8-30V
Loại ổ cắm Cáp xuyên tâm
Chế độ đầu ra F = Đẩy-kéo;C = TTL (DC5V)
E = HTL (DC8-30V)
Tiêu thụ hiện tại Tối đa 100mA;Tối đa 120mA
Tần suất phản hồi cao nhất 100kHZ;500kHZ;600kHZ
GND không kết nối với bộ mã hóa
Bắt đầu mô-men xoắn Dưới 9,8 × 10-3 Nm
Quán tính thời điểm Dưới 6,5 × 10-6 kg.m2
Nhiệt độ môi trường Hoạt động: -40 ~ + 90 ℃ (cáp cuộn lặp lại: -10 ℃);Lưu trữ: -45 ~ + 95 ℃
Độ ẩm môi trường Vận hành và lưu trữ: 50 ~ 85% RH (không ngưng tụ)
Sự bảo vệ IP67
Vỏ bọc Thép không gỉ
Chứng nhận CE
Bưu kiện Thùng cạc-tông
Khối lượng tịnh Khoảng 150g



Bộ mã hóa thép không gỉ 1024 Ppr IP67 Động cơ Servo Bộ mã hóa trục rỗng 0

Bộ mã hóa thép không gỉ 1024 Ppr IP67 Động cơ Servo Bộ mã hóa trục rỗng 1

Nguyên lý của bộ mã hóa
Một bộ mã hóa quay tăng dần xuất ra một lượng Xung nhất định cho mỗi Vòng quay.Số PPR này càng cao thì góc giữa mỗi xung càng nhỏ.Số PPR này được cố định cho các bộ mã hóa gia tăng thông thường.Bộ mã hóa gia tăng có thể lập trình có thể điều chỉnh giá trị này thành một số mong muốn bằng cách thay đổi phần mềm.
Ngày nay hầu hết các bộ mã hóa gia tăng đều có trình điều khiển đầu ra Push-Pull (HTL) hoặc RS422 (TTL), chúng đã thay thế hầu hết các mạch đầu ra cũ hơn như Open Collector NPN, Open Collector PNP, Voltage Output.
Mạch Push-Pull (HTL), còn được gọi là Totem Pole, cung cấp mức tín hiệu tương ứng với điện áp nguồn được áp dụng.Điện áp cung cấp thường dao động từ 8 đến 30 VDC.
Với các kết nối thích hợp, bạn có thể sử dụng giao diện Push Pull để thay thế các mạch thu hở thực sự bằng cách sử dụng một diode bên ngoài được kết nối theo cách để giới hạn hướng của dòng điện cho các mạch RS422 (TTL) cung cấp mức tín hiệu 5 V không đổi mà không phụ thuộc vào điện áp cung cấp.Hai dải điện áp cung cấp có thể được lựa chọn: Từ 4,75 đến 5,5 VDC (có thể được sử dụng để thay thế các trình điều khiển đầu ra bộ thu hở) hoặc từ 8 đến 30 VDC.Sử dụng tín hiệu vi sai, đầu ra hoàn toàn tuân theo tiêu chuẩn RS422.
Ngay san xuat
1. đối với 1-10 mẫu: 3-5 ngày làm việc
2. cho sản xuất hàng loạt 20-50: 7-10 ngày làm việc
3. đối với hơn 100 chiếc, sản xuất sẽ được thảo luận với khách hàng và giao hàng đúng thời gian
Payment điều kiện:
1. T / T, công đoàn phương tây, thẻ tín dụng, Paypal, v.v.
2. 3-5 ngày làm việc sau khi nhận được thanh toán
3. Bộ mã hóa sẽ được vận chuyển khi đã sẵn sàng
Lô hàng
Hàng hóa có thể vận chuyển qua TNT, FedEx, UPS, DHL, EMS, v.v.
Bạn có thể chọn tốc độ theo yêu cầu của bạn nếu người thu gom hàng hóa
Nếu bạn không có bất kỳ tài khoản chuyển phát nhanh nào, chúng tôi sẽ kiểm tra và tìm một chuyển phát nhanh an toàn và rẻ nhất cho bạn.
Nhà máy của chúng tôi có chiết khấu 30% với hầu hết các công ty chuyển phát nhanh, vì vậy giá có thể rẻ nhất có thể.


Thêm thông tin
Nếu bạn đang tìm kiếm thêm thông tin về nhà máy của chúng tôi hoặc về sản phẩm của chúng tôi, vui lòng liên hệ với chúng tôi hoặc gửi email cho chúng tôi ngay bây giờ, chúng tôi sẽ trả lời bạn trong thời gian sớm nhất.
