Một số số bộ mã hóa K35
K35-J12C1000 / 4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500 / 8
K35-J12E2500 / 6
K35-J4E1200
K35-J3V720
K35-J12C1024 / 8 DC5V
K35-J3NH1000

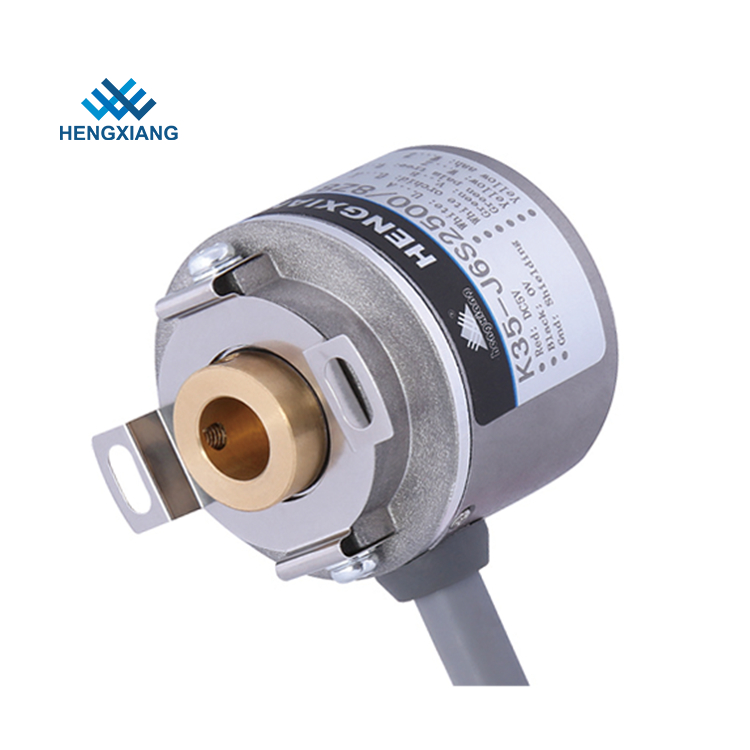

Đặc điểm kỹ thuật cho bộ mã hóa động cơ servo K35
Mặt hàng | Thông số cơ bản |
Nhãn hiệu | HENGXIANG |
Loại mã hóa | Mã hóa gia tăng |
Đường kính ngoài | 35mm |
Độ dày | 35mm |
Kích thước lắp đặt | 40mm (tấm lò xo 35T40); 29mm (35T29) |
Loại trục rỗng | lỗ mù |
Đường kính trục rỗng | 6 mm, 8 mm; 10 mm |
Nghị quyết | 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 600; 1000; 1024; 1200; 2000; 2048; 2500; 4096; 5000 |
1000/4; 1000/6; 1000/8; 1024/4; 1024/6 1024/8 2000/4 2000/6 2000/8 2048/4 2048/6; 2048/8 2500 / 4 2500/6 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8 | |
Giai đoạn đầu ra | Pha A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W- |
Cung câp hiệu điện thê | DC5V & DC8--30V |
Cường độ cách điện | AC500V 60s |
Vật liệu chống điện | 10 triệu |
GND | không kết nối với bộ mã hóa |
Tỷ lệ đánh dấu vào không gian | 45% đến 55% |
mô-men xoắn khởi động | dưới 5,9x 10-3 Nm |
Khoảnh khắc Intertia | ít hơn 1x 10-6kg.m2 |
Tải trọng trục | Bán kính 30N; Trục 20N |
REV hàng đầu | 5000 GIỜ |
Mang cuộc sống | 1,5x109 vòng quay ở mức tải định mức (100000hrs ở 2500RPM) |
Nhiệt độ môi trường | Hoạt động: -20 + 80 ° ; lưu trữ: -25 + 90 ° |
Độ ẩm môi trường | Vận hành và lưu trữ: 35-85% rh (không điều hòa) |
Rung (chịu đựng) | Biên độ 0,75mm, 5-55Hz, 2 giờ cho ba trục riêng lẻ |
Sock (chịu đựng) | 490m / s2, 11 ms ba lần cho các hướng X, Y, Z riêng lẻ |
Chất liệu vỏ | nhôm đúc |
Chứng nhận | CE |
gói | Thùng cạc-tông |
Khối lượng tịnh | Khoảng 100g (có gói) |
Lợi thế của chúng tôi
Khả năng sản xuất bộ mã hóa nhà máy
5000 chiếc mỗi tháng
-------- Công suất dây chuyền sản xuất
50000 chiếc mỗi năm
-------- Đơn vị thực tế được sản xuất (Năm trước)
Điều khoản thanh toán:
1. T / T, công đoàn phương tây, thẻ tín dụng, Paypal, v.v.
2. 3-5 ngày làm việc sau khi nhận được thanh toán
3. Bộ mã hóa sẽ được chuyển đi khi đã sẵn sàng
Những vấn đề cần chú ý
1. Phải chọn điện áp nguồn: DC5V hoặc DC8-30V
2. Phải chọn số mô hình tấm lò xo lá nếu bạn chọn bộ mã hóa trục rỗng
3. Vui lòng thông báo tốc độ động cơ (RPM) mà bạn thực sự sử dụng
4. Nếu bạn có bất kỳ yêu cầu nào khác, vui lòng cung cấp thông số chi tiết
