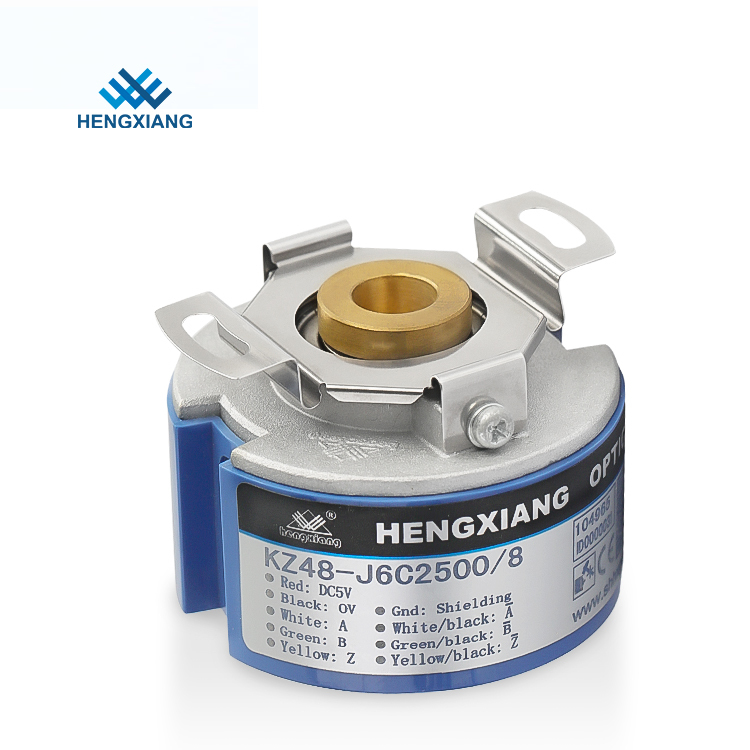

HENGXIANG-K48 Bộ mã hóa vòng quay tăng dần trục rỗng Sê-ri SEB 50-10000P/R
1).Vấn đề cần quan tâm
Phải chọn điện áp nguồn: DC5V hoặc DC8-30V
Phải chọn số kiểu tấm lò xo lá nếu bạn chọn bộ mã hóa trục rỗng
Vui lòng cho biết tốc độ động cơ (RPM) mà bạn thực sự sử dụng
Nếu bạn có bất kỳ yêu cầu nào khác, vui lòng cung cấp thông số chi tiết
2).Số bộ phận liên quan của Sê-ri K48
K48-J6E2048Q12
K48-J6C2500Q10
K48-J12E2000/4Q8
K48-J12C2500/8Q6
K48-J6E3600B12
K48-J6C1024B10
K48-J12E1200/6B8
K48-J12C1200/8B6
K48-J12E1000/6Q12
K48-J12C1000/16Q10
3).chi tiết đặc điểm kỹ thuật
vật phẩm | Thông số cơ bản |
Nhãn hiệu | HENGXIANG |
loại mã hóa | Mã hóa gia tăng |
Đường kính ngoài | 48mm |
độ dày | 34mm |
Kích thước cài đặt | 40mm (tấm lò xo 48T40) |
Loại trục rỗng | qua lỗ thẳng |
Đường kính trục rỗng | 6mm;8mm;10mm;12mm |
Nghị quyết | 50;60;100;200;256;300;360;500;512;600;720;1000;1024;1200;2000;2048;2500;3600;4096;5000;8192;10000 |
1000/4/6/8;1024/4/6/8;2048/4/6/8;2500/4/6/8;4096/4/6/8;8192/4/6/8;10000/ 6/8 | |
giai đoạn đầu ra | Giai đoạn A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W- |
Cung cấp hiệu điện thế | DC5V ;DC8--30V |
loại ổ cắm | Cáp ra từ bên |
chế độ đầu ra | NPN/PNP(Đầu ra Collector mở) |
đầu ra điện áp | |
Đầu ra kéo đẩy | |
ổ đĩa dòng (26LS31) TTL | |
ổ đĩa dòng (DC8-30V) HTL | |
Pha TTL(DC5V) ABZ quay lại pha UVW | |
lớp bảo vệ | IP40 |
chiều dài cáp | 500mm |
tiêu thụ hiện tại | TỐI ĐA 100mA |
Tần số phản hồi hàng đầu | 100KHZ |
gợn sóng cho phép | ≤3% rms |
tải điện áp | ≤DC30V |
cường độ cách điện | AC500V 60s |
Vật liệu chống điện | 10MΩ |
GND | không kết nối với bộ mã hóa |
Tỷ lệ Mark to Space | 45% đến 55% |
mô-men xoắn khởi động | nhỏ hơn 9,8x10-3Nm |
thời điểm xen kẽ | nhỏ hơn 6,5x 10-6kg.m2 |
Tải trọng trục | Hướng tâm 50N;trục 30N |
Doanh thu hàng đầu | 5000RPM |
mang cuộc sống | 1,5x109số vòng quay ở mức tải định mức (100000 giờ ở 2500RPM) |
nhiệt độ môi trường | Hoạt động:-20 ~+85°; lưu trữ:-25 ~+90° |
độ ẩm môi trường | Vận hành và bảo quản: 35-85%RH(không ngưng tụ) |
Rung động (chịu đựng) | Biên độ 0,75mm,5-55Hz,2 giờ cho ba trục riêng lẻ |
Vớ (chịu đựng) | 490m/giây2,11 ms ba lần cho từng hướng X,Y,Z |
Vật chất | Dia nhôm đúc |
chứng nhận | CE |
bưu kiện | Thùng giấy |
Khối lượng tịnh | Khoảng 140g (có gói) |
4). Câu hỏi thường gặp
Q1: Thế mạnh của chúng tôi là gì?
A1:
※Đảm bảo chất lượng -- Các sản phẩm đã vượt qua các chứng nhận có thẩm quyền về CE-ATC, ISO, QMS, v.v. bởi các tổ chức thử nghiệm bên thứ ba.
※Công nghệ hàng đầu -- với công nghệ R&D cảm biến mới có độ chính xác cao và đội ngũ thiết kế chuyên nghiệp, không ngừng nâng cao hiệu suất, 21 năm tập trung vào chất lượng, 3 bằng sáng chế phát minh 17 bằng sáng chế ứng dụng.
※Được thiết kế riêng - Với khả năng kỹ thuật trưởng thành và kinh nghiệm phát triển phong phú, chúng tôi có thể điều chỉnh bộ mã hóa cho các nhu cầu chính xác khác nhau trong các thiết bị cơ khí khác nhau.
※Dịch vụ hiệu quả - tận dụng tối đa tài nguyên thông tin môi trường hiện có, lập kế hoạch thống nhất, thông số kỹ thuật thống nhất, xây dựng thống nhất, tiết kiệm thời gian và hiệu quả.
Q2: Chúng tôi có thể làm gì cho bạn?
A2: Chúng tôi có thể cung cấp cho bạn các dịch vụ trong lĩnh vực thang máy, động cơ, CNC, dệt may, rô bốt, gió, y tế, thiết bị dây chuyền lắp ráp và các ngành công nghệ tự động hóa khác.
Q3: Làm thế nào để chọn một mô hình bộ mã hóa phù hợp?
Trả lời 3: Mô hình bộ mã hóa phù hợp dựa trên các ứng dụng và thông số khác nhau, bạn có thể liên hệ với chúng tôi để được hỗ trợ kỹ thuật nếu có bất kỳ câu hỏi nào.
Q4: Bạn có cung cấp hỗ trợ kỹ thuật không?
A4: Có, chúng tôi có kỹ thuật viên chuyên nghiệp có thể giải quyết mọi nghi ngờ của bạn.
5).Mạch tín hiệu của bộ mã hóa
1. Bộ thu để hở NPN -- Bộ thu để hở NPN (NPN) là một giao diện dựa trên mạch đầu ra có bóng bán dẫn NPN.
Bộ thu mở là kết nối bộ thu không được kết nối của bóng bán dẫn NPN, bộ phát của nó được kết nối với trái đất và bộ thu của nó được kết nối với đầu ra.
2. Đầu ra PNP
Đầu ra PNP là một giao diện dựa trên mạch đầu ra với bóng bán dẫn PNP.
3. Đầu ra Đẩy-Kéo (HTL)
Logic bóng bán dẫn điện áp cao hoạt động với nguồn cung cấp điện áp trong khoảng 10 và 30 V DC, với 24 V DC là thông thường nhất.
“Thấp” được định nghĩa là đầu ra nằm trong khoảng từ 0 V đến 3 V và “cao” là giữa VCC và VCC - 3,5 V.
4. Đầu ra TTL RS-422
Trong logic bóng bán dẫn-bóng bán dẫn (TTL), cả trạng thái logic và khuếch đại đều được thực hiện bởi bóng bán dẫn, do đó có tên này.
Đầu ra TTL được cung cấp với điện áp cố định 5 V hoặc điện áp thay đổi trong khoảng từ 10 đến 32 V. Đối với điều này, dải thấp được xác định là ≤ 0,4 V và dải cao là ≥ 2,4 V.
