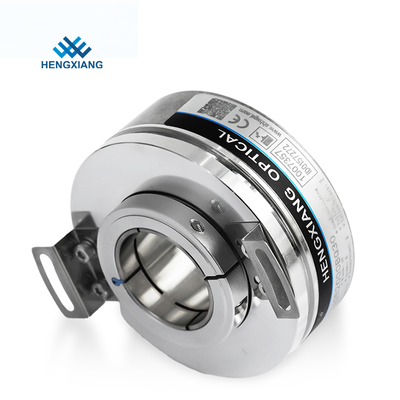

China Encoder Supplier 5000ppr K76 UVW Signal Pulse Up To 32768 Ppr

Nhà cung cấp bộ mã hóa Trung Quốc 5000ppr K76 UVW Xung tín hiệu lên tới 32768 Ppr

  • Điểm nổi bật

    Tín hiệu UVW Bộ mã hóa tăng dần trục rỗng

    ,

    Bộ mã hóa tăng dần trục rỗng 5000ppr

    ,

    Bộ mã hóa trục rỗng 32768 Ppr

  • Loại mã hóa
    Mã hóa gia tăng
  • Đường kính trục rỗng
    18mm,20mm,22mm;25mm;28mm;30mm;
  • Nghị quyết
    100;200;250;300;360;400;450;500;512;600;720;800;1000; 1024;1200;1800;2000;2048;2500;3000;3600;4096;5
  • Giai đoạn đầu ra
    Pha A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W-
  • Cung cấp hiệu điện thế
    DC5V ; DC5V; DC8-30V DC8-30V
  • Outlet type
    Cable out from side
  • Chế độ đầu ra
    NPN/PNP(Đầu ra Collector mở)
  • Chiều dài cáp
    1000mm
  • Nguồn gốc
    Thượng Hải, Trung Quốc
  • Hàng hiệu
    HENGXIANG
  • Chứng nhận
    CE,ISO9001
  • Số mô hình
    mã hóa K76
  • Số lượng đặt hàng tối thiểu
    1 bộ mã hóa để bắt đầu đặt hàng
  • Giá bán
    negotiable
  • chi tiết đóng gói
    mỗi 1 mảnh được đóng gói vào hộp carton duy nhất
  • Thời gian giao hàng
    -5 ngày làm việc đối với hàng mẫu, 7-15 ngày làm việc đối với hàng loạt
  • Điều khoản thanh toán
    D / A, D / P, T / T, Western Union, Thẻ tín dụng, Thẻ Master, Paypal, v.v.
  • Khả năng cung cấp
    100K miếng mỗi năm

Nhà cung cấp bộ mã hóa Trung Quốc 5000ppr K76 UVW Xung tín hiệu lên tới 32768 Ppr

Nhà cung cấp bộ mã hóa Trung Quốc xung tín hiệu 5000ppr K76 UVW lên tới 32768 ppr



Mã hóa gia tăng:

Bộ mã hóa gia tăng trực tiếp sử dụng nguyên lý chuyển đổi quang điện để xuất ra ba nhóm xung vuông pha A, B và Z;A, B hai nhóm xung lệch pha 90 độ, để có thể dễ dàng đánh giá hướng quay và pha Z một xung trên mỗi vòng quay, được sử dụng để định vị điểm tham chiếu.Ưu điểm của nó là xây dựng nguyên tắc đơn giản, tuổi thọ cơ học trung bình có thể trên hàng chục nghìn giờ, khả năng chống nhiễu mạnh, độ tin cậy cao và thích hợp cho việc truyền dẫn đường dài.Nhược điểm là nó không thể xuất thông tin vị trí tuyệt đối của vòng quay trục.



Mô tả nhanh cho bộ mã hóa K76

Loại bộ mã hóa: Bộ mã hóa gia tăng

Thương hiệu: HENGXIANG

Đường kính ngoài: 76,5mm

Độ dày: 37mm

Lớp bảo vệ: IP50

Chiều dài cáp: 1000MM

Chứng nhận: CE

Trọn gói: Hộp các tông



Why chọn chúng tôi?

Thương hiệu HENGXIANG - Đối tác đáng tin cậy
CE đã được phê duyệt - chất lượng sản phẩm ưu việt;
Giao hàng nhanh - khả năng sản phẩm chứng khoán mạnh;

Nhà máy trực tiếp cung cấp một mức giá cạnh tranh;
Dịch vụ một cửa--cho trải nghiệm mua hàng hiệu quả của bạn;

Thiết kế OEM được chấp nhận - thiết kế tùy chỉnh, thương hiệu của riêng bạn được chấp nhận.



k76 đặc điểm chính của bộ mã hóa

vật phẩm Thông số cơ bản
loại mã hóa Mã hóa gia tăng
Nhãn hiệu HENGXIANG
Đường kính trục rỗng 18mm,20mm,22mm;25mm;28mm;30mm;
Nghị quyết 100;200;250;300;360;400;450;500;512;600;720;800;1000;1024;1200;1800;2000;2048;2500;3000;3600;4096;5000;
  7200;8192;10000;14400;16384;28800;32768
  1024/4;1024/6;1024/8;2048/4;2048/6;2048/8;2500/4;2500/6;2500/8;4096/4;4096/6;4096/16;5000/6;5000/8;5000/10;5000/12;5000/16;
  8192/8;8192/10;/8192/16;10000/8;10000/10;10000/16;
giai đoạn đầu ra Giai đoạn A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Cung cấp hiệu điện thế DC5V ;DC8-30V
loại ổ cắm Cáp ra từ bên
chế độ đầu ra NPN/PNP(Đầu ra Collector mở)
  đầu ra điện áp
  Đầu ra kéo đẩy
  ổ đĩa dòng (26LS31) TTL
  ổ đĩa dòng (DC8-30V) HTL
tiêu thụ hiện tại TỐI ĐA 100mA
Tần suất phản hồi hàng đầu 300KHZ
gợn sóng cho phép ≤3% rms
tải điện áp ≤DC30V
GND không kết nối với bộ mã hóa
Tỷ lệ Mark to Space 45% đến 55%

Nhà cung cấp bộ mã hóa Trung Quốc 5000ppr K76 UVW Xung tín hiệu lên tới 32768 Ppr 0

lô hàng

o Hàng hóa có thể vận chuyển qua TNT, FedEx, UPS, DHL, EMS, v.v.

o Bạn có thể chọn chuyển phát nhanh theo yêu cầu của mình nếu người thu cước

o Nếu bạn không có bất kỳ tài khoản chuyển phát nhanh nào, chúng tôi sẽ kiểm tra và tìm một chuyển phát nhanh an toàn và rẻ nhất cho bạn.

o Nhà máy của chúng tôi có chiết khấu 30% với hầu hết các công ty chuyển phát nhanh, vì vậy giá có thể rẻ nhất có thể.



Thông báo cài đặt bộ mã hóa

1. Vui lòng đọc kỹ thông số kỹ thuật của bộ mã hóa trước khi cài đặt

2. Bộ mã hóa thuộc về thiết bị chính xác, vì vậy chúng ta nên tránh sốc hoặc rung để bảo vệ các bộ phận bên trong.

3. Điện áp nguồn điện phải được giữ trong phạm vi quy định, nếu không bộ mã hóa có thể bị phá hủy.

4. Lưu ý các yêu cầu về đồng trục khi bạn lắp đặt trục nguồn, vui lòng sử dụng khớp nối linh hoạt và không ép mạnh bộ mã hóa.

5. Cáp bảo vệ của bộ mã hóa phải được kết nối để tránh nhiễu điện từ của dòng điện xoay chiều, cáp của bộ mã hóa nên được bố trí riêng lẻ.

6. Kết nối sơ đồ nối dây phải tuân thủ nghiêm ngặt màu được chỉ định trong danh mục, nếu không mạch bên trong bộ mã hóa có thể bị phá hủy

7. Bộ mã hóa phải cách xa từ trường mạnh, bụi, dầu, nước, nhiệt độ cao hơn (thấp hơn) và chất ăn da hoặc vật liệu dễ cháy trong quá trình làm việc.

8. Không thể kéo hoặc bẻ cong tín hiệu cáp bộ mã hóa một cách cưỡng bức.
