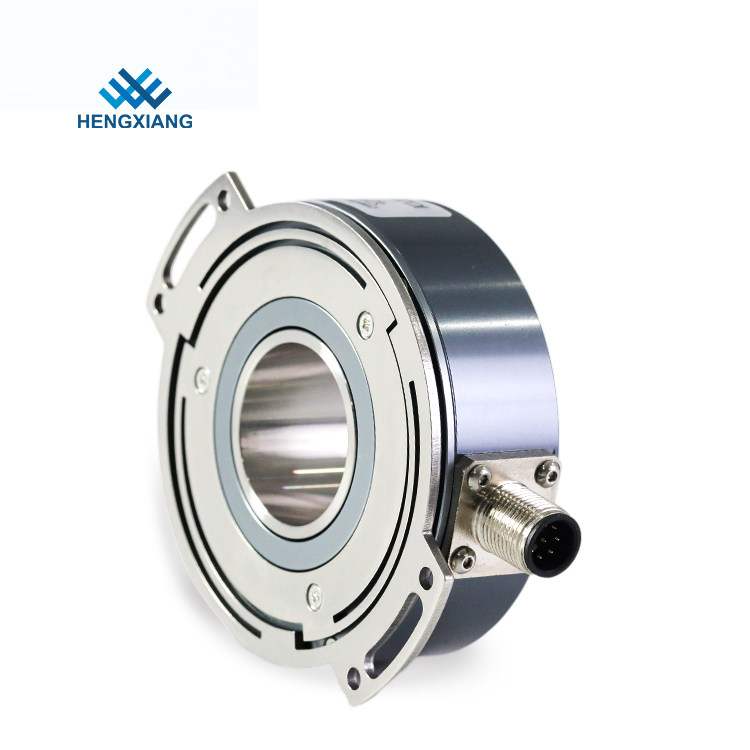

2500p/R IP65 Photoelectric Rotary Incremental Machine Encoder Through Hole

2500p / R IP65 Bộ mã hóa máy quay tăng dần quang điện qua lỗ

Sản phẩm - Bộ mã hóa tăng dần trục rỗng
  • Điểm nổi bật

    Bộ mã hóa tăng dần quang điện

    ,

    Bộ mã hóa máy gia tăng IP65

    ,

    Bộ mã hóa tăng dần vòng quay 2500p / R qua lỗ

  • Pulse
    500-10000ppr (Max 65536ppr)
  • Đường kính ngoài
    77mm
  • Sự liên quan
    Ổ cắm radail (ổ cắm nam M12 8 chân)
  • Loại mã hóa
    bộ mã hóa gia tăng trục rỗng
  • Shaft diameter
    25mm; 30mm (shaft can be customized Max 30mm)
  • Giai đoạn
    ABZ / ± ABZ
  • Output type
    OC(NPN); Push-pull; HTL; TTL
  • Installation size
    85mm (Spring plate size can be customized)
  • Nguồn gốc
    Thượng Hải, Trung Quốc
  • Hàng hiệu
    HENGXIANG
  • Chứng nhận
    CE,ISO9001
  • Số mô hình
    K77
  • Số lượng đặt hàng tối thiểu
    1 bộ mã hóa để bắt đầu đặt hàng
  • Giá bán
    negotiable
  • chi tiết đóng gói
    mỗi 1 mảnh được đóng gói vào hộp carton duy nhất
  • Thời gian giao hàng
    3-5 ngày làm việc đối với đơn đặt hàng mẫu, 7-15 ngày làm việc đối với đơn đặt hàng số lượng lớn
  • Điều khoản thanh toán
    D / A, D / P, T / T, Western Union, Thẻ tín dụng, Thẻ Master, Paypal, v.v.
  • Khả năng cung cấp
    100K miếng mỗi năm

2500p / R IP65 Bộ mã hóa máy quay tăng dần quang điện qua lỗ

  • 2500p/R IP65 Photoelectric Rotary Incremental Machine Encoder Through Hole
  • 2500p/R IP65 Photoelectric Rotary Incremental Machine Encoder Through Hole
  • 2500p/R IP65 Photoelectric Rotary Incremental Machine Encoder Through Hole
  • 2500p/R IP65 Photoelectric Rotary Incremental Machine Encoder Through Hole
Nhận giá Liên hệ với bây giờ

Bộ mã hóa máy quay tăng dần quang điện Ip65 qua lỗ 2500p / R



1. Tính năng: K77sự tùy biến hbộ mã hóa gia tăng trục ollow, resolution / cài đặt / trục có thể được tùy chỉnh.Vui lòng tham khảo bán để biết thêm thông tin.



2.Đăng kí: Động cơ, CNC và lĩnh vực tự động hóa công nghiệp khác.



3. Tham số quan trọng: Độ phân giải lên đến65536ppr, cấp bảo vệ caoIP65



Thông số cơ bản
vật phẩm
Các thông số cơ bản
Loại mã hóa
Mã hóa gia tăng
Nhãn hiệu
HENGXIANG
Đường kính ngoài
77mm
Độ dày
31mm
Kích thước cài đặt
R85mm (tấm lò xo 77B85)
Loại trục rỗng
xuyên qua lỗ
Đường kính trục rỗng
25mm, 30mm
Nghị quyết
500;512;1000;Năm 1024;Năm 2000;Năm 2048;2500;
4000;4096;5000;8000;8192;10000ppr
Giai đoạn đầu ra
Giai đoạn A +, B +, Z +, A-, B-, Z-
Cung cấp hiệu điện thế
DC5V;DC8-30V
Loại ổ cắm
Ổ cắm xuyên tâm (M12, đầu nối 8pin đực);Cáp xuyên tâm
Chế độ đầu ra
NPN (Đầu ra bộ thu mở)
Đẩy-kéo đầu ra
ổ dòng (26LS31, DC5V) TTL
ổ đĩa dòng (26C31, DC5V) TTL
ổ dòng (DC8-30V) HTL
Tiêu thụ hiện tại
100mA MAX
Tần suất phản hồi cao nhất
100KHZ
Gợn sóng cho phép
≤3% rms
Tải điện áp
≤DC30V
GND
không kết nối với bộ mã hóa
Tỷ lệ đánh dấu trên không gian
45% đến 55%
mô-men xoắn khởi động
ít hơn 80x 10-3 Nm
Thời điểm xen kẽ
dưới 100x 10-6kg.m2
Tải trục
Bán kính 70N;Trục 50N
REV hàng đầu
3000 vòng quay;IP65
Mang cuộc sống
1.5x109 vòng quay ở tải định mức (100000 giờ ở 2500RPM)
Nhiệt độ môi trường
Hoạt động: -20 ～ + 85 ° ； lưu trữ: -25 ～ + 90 °
Độ ẩm môi trường
Vận hành và lưu trữ: 35-85% RH (không ngưng tụ)
Rung (chịu đựng)
Biên độ 1,52mm, 5-55Hz, 2 giờ cho ba trục riêng lẻ
Sock (chịu đựng)
1960m / s2, 11 ms ba lần cho các hướng X, Y, Z riêng lẻ
Vật liệu trục
Thép không gỉ
Chất liệu vỏ
Dia nhôm đúc
Chiều dài cáp
1000mm
Lớp bảo vệ
IP65
Chiều dài cáp
1M (chiều dài cáp có thể được thêm vào một cách thích hợp bằng cách

yêu cầu, nhưng nó cần thanh toán riêng lẻ)
Chứng nhận
CE
bưu kiện
Thùng giấy
Khối lượng tịnh
Khoảng 500g (có gói)
Mô tả sản phẩm

Xác nhận thông số:

2500p / R IP65 Bộ mã hóa máy quay tăng dần quang điện qua lỗ 0



Kích thước cơ bản:
2500p / R IP65 Bộ mã hóa máy quay tăng dần quang điện qua lỗ 1
2500p / R IP65 Bộ mã hóa máy quay tăng dần quang điện qua lỗ 2
Bao bì sản phẩm
2500p / R IP65 Bộ mã hóa máy quay tăng dần quang điện qua lỗ 3
2500p / R IP65 Bộ mã hóa máy quay tăng dần quang điện qua lỗ 4
2500p / R IP65 Bộ mã hóa máy quay tăng dần quang điện qua lỗ 5
2500p / R IP65 Bộ mã hóa máy quay tăng dần quang điện qua lỗ 6
Sử dụng sản phẩm
2500p / R IP65 Bộ mã hóa máy quay tăng dần quang điện qua lỗ 7
Về nhà máy
2500p / R IP65 Bộ mã hóa máy quay tăng dần quang điện qua lỗ 8
2500p / R IP65 Bộ mã hóa máy quay tăng dần quang điện qua lỗ 9
2500p / R IP65 Bộ mã hóa máy quay tăng dần quang điện qua lỗ 10
2500p / R IP65 Bộ mã hóa máy quay tăng dần quang điện qua lỗ 11
