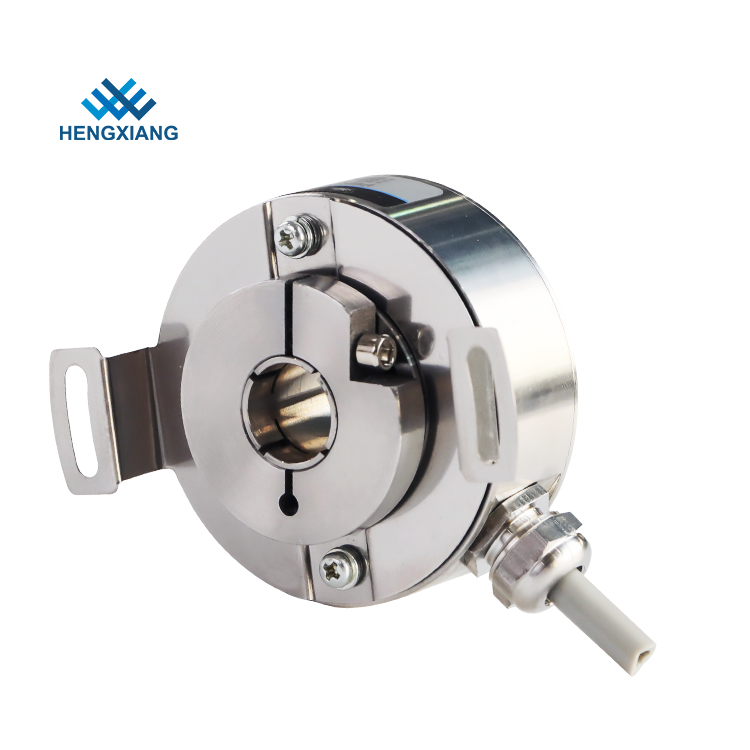

Bộ mã hóa quay gia tăng trục rỗng IP65 bằng thép không gỉ
Tính năng:Bộ mã hóa gia tăng Điamter bên ngoài 50mm, xuyên qua lỗ / lỗ mù có sẵn,Tín hiệu UVW.
Đăng kí:Động cơ, CNC, công nghiệp tự động hóa, dây chuyền lắp ráp, v.v.
Các thông số quan trọng: tối đa10000Ppr & 5000 / 8ppr,IP65bảo vệ cao (chống nước, chống bụi),Thép không gỉ,dtín hiệu vi sai(TTL / HTL).
Thông số sản phẩm:
vật phẩm
|
Các thông số cơ bản
|
Nhãn hiệu
|
HENGXIANG
|
Loại mã hóa
|
Loại tăng dần
|
Đường kính ngoài
|
50mm
|
Độ dày
|
27mm
|
Loại trục rỗng
|
Thông qua trục
|
Đường kính trục rỗng
|
10mm; 12mm; 14mm; 15mm (tùy chọn)
|
Nghị quyết
|
1000;Năm 1024;1250;Năm 2000;Năm 2048;2500;4096;5000;10000
|
Giai đoạn đầu ra
|
1 = A + B;2 = A + B;3 = A + B + Z;4 = A + A- + B + B-;6 = A + A- + B + B- + Z + Z-;12 = A + A- + B + B- + Z + Z- + U + U- + V + V- + W + W-
|
Cung cấp hiệu điện thế
|
DC5V;DC8-30V
|
Loại ổ cắm
|
Cáp xuyên tâm
|
Chế độ đầu ra
|
F = Đẩy-kéo;C = TTL (DC5V)
|
E = HTL (DC8-30V)
|
Tiêu thụ hiện tại
|
Tối đa 100mA;Tối đa 120mA
|
Tần suất phản hồi cao nhất
|
100kHZ;500kHZ;600kHZ
|
GND
|
không kết nối với bộ mã hóa
|
Bắt đầu mô-men xoắn
|
Dưới 9,8 × 10-3 Nm
|
Quán tính thời điểm
|
Dưới 6,5 × 10-6 kg.m2
|
Nhiệt độ môi trường
|
Hoạt động: -40 ~ + 90 ℃ (cáp cuộn lặp lại: -10 ℃);Lưu trữ: -45 ~ + 95 ℃
|
Độ ẩm môi trường
|
Vận hành và lưu trữ: 50 ~ 85% RH (không ngưng tụ)
|
Sự bảo vệ
|
IP67
|
Vỏ bọc
|
Thép không gỉ
|
Chứng nhận
|
CE
|
bưu kiện
|
Thùng giấy
|
Khối lượng tịnh
|
Khoảng 150g
|
