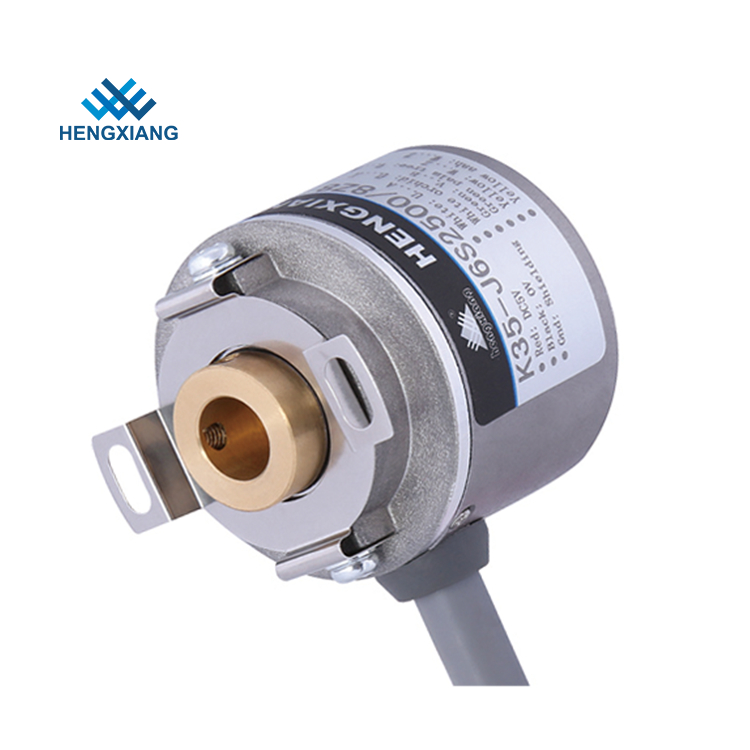

5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50

5000ppr 8mm trục rỗng HTL TTL bộ mã hóa quay tăng quang TTL kéo đẩy IP50

Sản phẩm - Bộ mã hóa tăng dần trục rỗng
  • Điểm nổi bật

    Đẩy kéo Bộ mã hóa quay quang IP50

    ,

    Bộ mã hóa quay tăng dần quang 5000ppr

    ,

    Bộ mã hóa tăng dần trục rỗng quang

  • Đường kính ngoài
    35mm
  • Kích thước cài đặt
    29mm / 40mm
  • Loại trục
    Lỗ xuyên / mù 6mm / 8mm / 10mm
  • Nghị quyết
    50-5000 ppr; 50-5000 ppr; 1000-5000/4/6/8 1000-5000/4/6/8
  • Giai đoạn đầu ra
    A / AB / ABZ / ± AB / ± ABZ / ± ABZUVW
  • Loại cửa ra
    Cáp xuyên tâm
  • Loại Otput
    Điện áp OC (NPN / PNP) / Đẩy-kéo / TTL / HTL
  • Lớp bảo vệ
    IP50
  • Cung cấp hiệu điện thế
    DC5V; DC5V; DC8-30V DC8-30V
  • Đăng kí
    Động cơ servo / công nghiệp dệt / máy móc đóng gói / vv.,
  • Nguồn gốc
    Thượng Hải, Trung Quốc
  • Hàng hiệu
    HENGXIANG
  • Chứng nhận
    CE,ISO9001
  • Số mô hình
    Một số bộ phận mã hóa K35 số
  • Số lượng đặt hàng tối thiểu
    1 bộ mã hóa để bắt đầu đặt hàng
  • Giá bán
    negotiable
  • chi tiết đóng gói
    mỗi 1 mảnh được đóng gói vào hộp carton duy nhất
  • Thời gian giao hàng
    3-5 ngày làm việc đối với đơn đặt hàng mẫu, 7-15 ngày làm việc đối với đơn đặt hàng số lượng lớn
  • Điều khoản thanh toán
    D / A, D / P, T / T, Western Union, Thẻ tín dụng, Thẻ Master, Paypal, v.v.
  • Khả năng cung cấp
    100K miếng mỗi năm

5000ppr 8mm trục rỗng HTL TTL bộ mã hóa quay tăng quang TTL kéo đẩy IP50

  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
Nhận giá Liên hệ với bây giờ

5000ppr 8 mm trục rỗng Bộ mã hóa vòng quay gia tăng quang học HTL TTL kéo đẩy IP50



1. Tính năng: gia tăng bộ mã hóa, quay trục rỗngmã hoá,



2. Ứng dụng: động cơ servo động cơ,ngành dệt may và tự động hóa công nghiệp khác.



3. Các thông số quan trọng:Thông qua / lỗ mù,IP50,tín hiệu UVW



Đăng kí:

Bộ mã hóa gia tăng chủ yếu được sử dụng trong máy công cụ CNC và phụ kiện máy móc, rô bốt, máy lắp ráp tự động, dây chuyền sản xuất tự động, thang máy, máy dệt, máy may, máy đóng gói (chiều dài cố định), máy in (đồng bộ hóa), máy chế biến gỗ, máy nhựa ( số cố định), máy móc cao su và nhựa, dụng cụ lập bản đồ, máy đo góc, radar chữa bệnh, v.v.





Thông số sản phẩm
vật phẩm
Thông số cơ bản
Nhãn hiệu
HENGXIANG
loại mã hóa
Mã hóa gia tăng
Đường kính ngoài
35mm
độ dày
35mm
Kích thước cài đặt
40mm(tấm lò xo 35T40);29mm(35T29)
Loại trục rỗng
lỗ mù
Đường kính trục rỗng
6mm,8mm;10mm
Nghị quyết
30;36;50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000;
2048;2500;4096;5000
1000/4;1000/6;1000/8;1024/4;1024/6；1024/8；2000/4；2000/6；2000/8；
2048/4；2048/6;2048/8；2500/4；2500/6；
2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8
giai đoạn đầu ra
Giai đoạn A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Cung cấp hiệu điện thế
DC5V & DC8--30V
loại ổ cắm
Cáp ra từ bên
chế độ đầu ra
NPN/PNP(Đầu ra Collector mở)
đầu ra điện áp
Đầu ra kéo đẩy
ổ đĩa dòng (26LS31) TTL
ổ đĩa dòng (DC8-30V) HTL
Pha TTL(DC5V) ABZ quay lại pha UVW
lớp bảo vệ
IP50
chiều dài cáp
500mm
tiêu thụ hiện tại
TỐI ĐA 100mA
Tần số phản hồi hàng đầu
300KHZ
gợn sóng cho phép
≤3% rms
tải điện áp
≤DC30V
cường độ cách điện
AC500V 60s
Vật liệu chống điện
10MΩ
GND
không kết nối với bộ mã hóa
Tỷ lệ Mark to Space
45% đến 55%
mô-men xoắn khởi động
nhỏ hơn 5,9x 10-3 Nm
thời điểm xen kẽ
ít hơn 1x 10-6kg.m2
Tải trọng trục
Hướng tâm 30N;trục 20N
Doanh thu hàng đầu
5000RPM
mang cuộc sống
1,5x109 vòng quay ở mức tải định mức (100000 giờ ở 2500RPM)
nhiệt độ môi trường
Hoạt động:-20 ～+80°； lưu trữ:-25 ～+90°
độ ẩm môi trường
Vận hành và bảo quản: 35-85%RH(không ngưng tụ)
Rung động (chịu đựng)
Biên độ 0,75mm,5-55Hz,2 giờ cho ba trục riêng lẻ
Vớ (chịu đựng)
490m/s2 ,11 ms ba lần cho từng hướng X,Y,Z
Chất liệu vỏ
Dia nhôm đúc
chứng nhận
CE
bưu kiện
Thùng giấy
Khối lượng tịnh
Khoảng 100g (có gói)



Mô tả sản phẩm
5000ppr 8mm trục rỗng HTL TTL bộ mã hóa quay tăng quang TTL kéo đẩy IP50 0



Hướng dẫn lựa chọn người mẫu
5000ppr 8mm trục rỗng HTL TTL bộ mã hóa quay tăng quang TTL kéo đẩy IP50 1

Số bộ phận mã hóa SRelated K35

K35-J12C1000/4

K35-J3V1024

K35-J2F2048

K35-J6C2500

K35-J12C2500/8

K35-J12E2500/6

K35-J4E1200

K35-J3V720

K35-J12C1024/8 DC5V

K35-J3NH1000



Kích thước sản xuất
5000ppr 8mm trục rỗng HTL TTL bộ mã hóa quay tăng quang TTL kéo đẩy IP50 2
5000ppr 8mm trục rỗng HTL TTL bộ mã hóa quay tăng quang TTL kéo đẩy IP50 3

Cách sử dụng sản phẩm
5000ppr 8mm trục rỗng HTL TTL bộ mã hóa quay tăng quang TTL kéo đẩy IP50 4
Về nhà máy
ShanghaiHengxiangOptical Electronics Co.,Ltd, tọa lạc tại Thượng Hải, một thành phố quốc tế của Trung Quốc, được thành lập vào năm 2001, là một tập đoàn sản xuất công nghệ cao chuyên nghiệp, cung cấp dịch vụ nghiên cứu và sản xuất, thiết kế quang học, cơ khí và điện tử tích hợp thực thể.Bây giờ chúng tôi đã hoàn thành quy trình sản xuất bộ mã hóa chính.Sau nhiều năm phát triển, bộ mã hóa vòng quay hiện có 10 sê-ri và hơn 100 loại, cả hai đều được bán phổ biến trên khắp thế giới.Bộ mã hóa quay của chúng tôi được sử dụng rộng rãi cho lĩnh vực tự động hóa, chẳng hạn như, Thiết bị văn phòng, Thiết bị bảo tồn nước, Thiết bị điện, Máy dệt, Máy mộc, Máy phun, Thiết bị lưu hóa, Thiết bị y tế, Máy CNC, Máy luyện kim, Máy in, máy kiểm tra, Thang máy, Động cơ servo, Máy đóng gói, v.v. đã giành được sự tin tưởng và uy tín cao từ khách hàng.Bộ mã hóa thương hiệu "HengXiang", có Chứng chỉ hệ thống quản lý chất lượng ISO 9001: 2000 và Chứng nhận CE, hơn nữa, chúng tôi có năm bằng sáng chế phát minh riêng và năm bằng sáng chế mô hình tiện ích, cũng đã thông qua Dự án chuyển đổi thành tựu công nghệ cao và mới của Thượng Hải.Mục tiêu của chúng tôi: Đáp ứng Yêu cầu của Khách hàng, Tạo ra giá trị Xã hội, phục vụ khách hàng chu đáo và Đạt được đôi bên cùng có lợi.Trân trọng chào đón tất cả khách hàng đến thăm công ty của chúng tôi, để xem xét và tùy chỉnh các sản phẩm thương hiệu "HengXiang".
5000ppr 8mm trục rỗng HTL TTL bộ mã hóa quay tăng quang TTL kéo đẩy IP50 5
5000ppr 8mm trục rỗng HTL TTL bộ mã hóa quay tăng quang TTL kéo đẩy IP50 6
5000ppr 8mm trục rỗng HTL TTL bộ mã hóa quay tăng quang TTL kéo đẩy IP50 7
Câu hỏi thường gặp
Hỏi: Moq của bạn là gì?
MỘT: 1 chiếc
Q: Làm thế nào để đặt hàng bộ mã hóa của bạn?
Trả lời: Liên hệ với chúng tôi hoặc gửi email cho chúng tôi, chúng tôi sẽ trả lời bạn ngay khi có thể.
Hỏi: Bạn là nhà máy hay công ty thương mại?
A: chúng tôi là nhà máy 100% với thương hiệu của chúng tôi.
Q: Thương hiệu của bạn là gì?
A:HENGXIANG
Q: Bạn có thể vận chuyển sản phẩm đến đất nước của chúng tôi không?
Trả lời: Có, vui lòng cho biết điểm đến và mã zip của bạn, chúng tôi sẽ kiểm tra chi phí vận chuyển cho bạn ngay lập tức.
Q: Làm thế nào để có được giá mới nhất?
Trả lời: Liên hệ với chúng tôi và cho tôi biết lựa chọn mô hình bộ mã hóa.
Q: Làm thế nào để chọn một mô hình bộ mã hóa phù hợp?
Trả lời: Mô hình bộ mã hóa phù hợp dựa trên các ứng dụng và thông số khác nhau, bạn có thể liên hệ với chúng tôi để được hỗ trợ kỹ thuật nếu có bất kỳ câu hỏi nào.
Hỏi: Bạn có cung cấp hỗ trợ kỹ thuật không?
Trả lời: Có, chúng tôi có kỹ thuật viên chuyên nghiệp có thể giải quyết mọi nghi ngờ của bạn.
Q: Nhà máy của bạn có thể cung cấp một mẫu không?
A: Có, mẫu có thể được cung cấp.
Q: Làm thế nào để trả tiền cho một mẫu?
Trả lời: Hiện tại, nhà máy của chúng tôi chấp nhận T / T, Thẻ tín dụng, Paypal, Western Union hoặc tiền mặt.
Q: Bạn có một số video về sản phẩm của mình không?
Đ: Có, bạn có thể truy cập trang YOUTUBE của chúng tôi để xem các video mã hóa.
Q: Chính sách bảo hành sản phẩm mã hóa của bạn là gì?
A: Bảo hành chất lượng 1 năm và hỗ trợ kỹ thuật suốt đời.
H: Tôi có thể tải xuống danh mục bộ mã hóa hoặc biểu dữ liệu ở đâu?
Trả lời: Bạn có thể truy cập trang web chính thức của chúng tôi hoặc gửi email trực tiếp cho chúng tôi để nhận các tệp mới nhất.
Q: Những thông số nào được yêu cầu trước khi đặt hàng một bộ mã hóa?
Trả lời: Bạn sẽ nhận được một số thông số cơ bản trước khi bắt đầu đặt hàng.Chẳng hạn như kích thước cài đặt, độ phân giải, tín hiệu mạch, điện áp nguồn, v.v.
Nếu bạn có bất kỳ nghi ngờ nào về việc chọn mô hình, bạn có thể liên hệ với chúng tôi để có thêm trợ lý.
